Atrium-Lichtband

Tageslichtgestaltung für Atrien

Mehrere Lichtbänder oder Sattel-Lichtbänder werden zu einem großen Glasdach kombiniert. Je nach Anordnung der Reihen und Module entsteht ein Höchstmaß an individuellem Design und Tageslicht.

5 – 40°

Einbauneigung

675 – 1000 mm

Modulbreite

410 mm

Öffnung Komfortlüftung

< 60 s

RWA-Öffnung bis 700 mm

Angebot anfordern →

VELUX Modular Skylights

Lichtband Wandmontage Sattel Sheddach 5° mit Träger Stufen Atrium

AtriumKombinationen Technische Daten Verglasung und Zubehör FAQ

Angebot anfordern

Kombinationen

Drei Wege zum Atrium-Glasdach

Wir empfehlen Lichtbänder mit einer Schrägseite in flachem Winkel oder Sattel-Lichtbänder 5° mit Träger. Den besten Wärmekomfort bieten Sattel-Lichtbänder 25–40° mit Lüftungsmodulen.

Aus einer HandBauseitige Träger, Entwässerungsrinnen und Unterkonstruktionen planen und fertigen wir in Zusammenarbeit mit VELUX Commercial – auf Wunsch inklusive Montage.

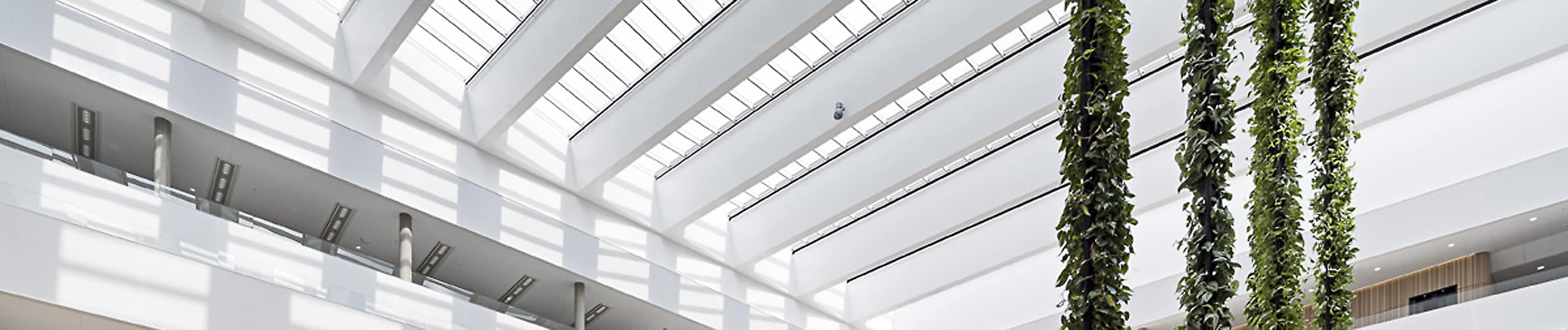

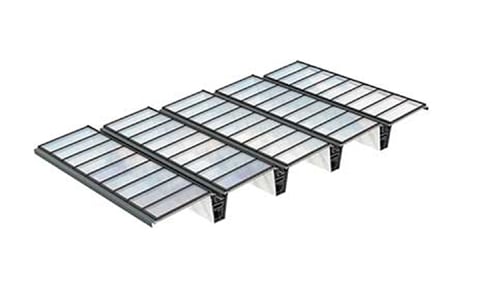

VMS Atrium-Lichtband — **Atrium-Lichtband**Lichtbänder mit einer Schrägseite im flachen Winkel

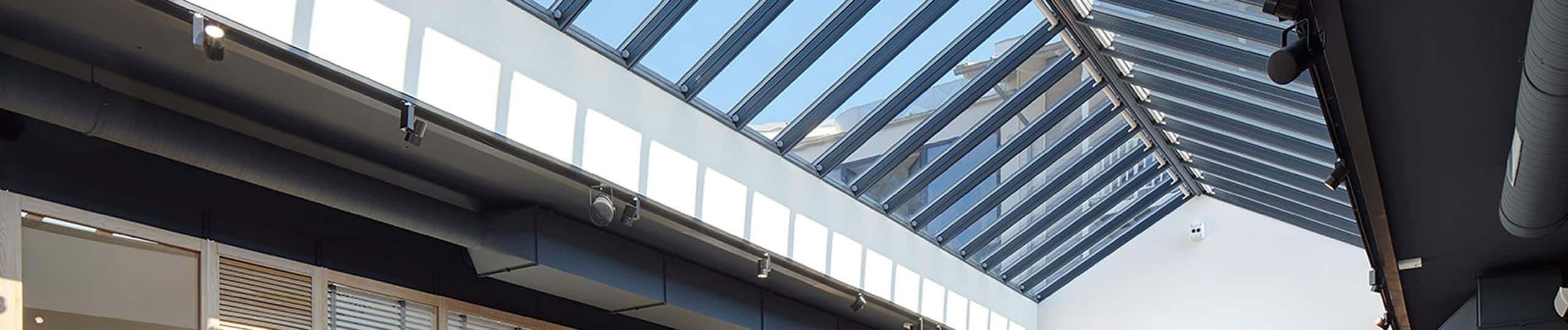

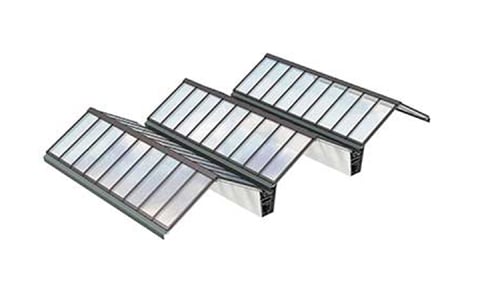

VMS Atrium mit Sattel-Lichtband 25–40° — **Sattel-Lichtband 25–40°**Bester Wärmekomfort mit Lüftungsmodulen

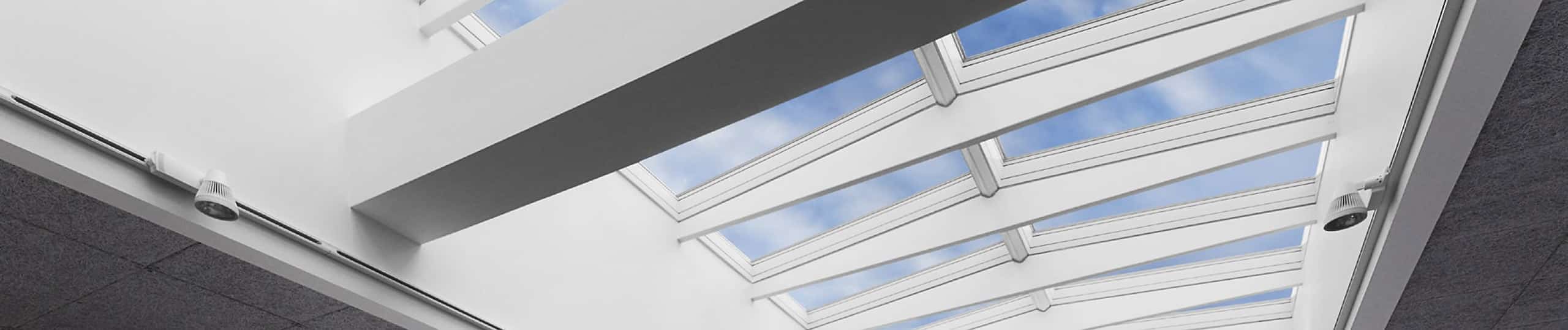

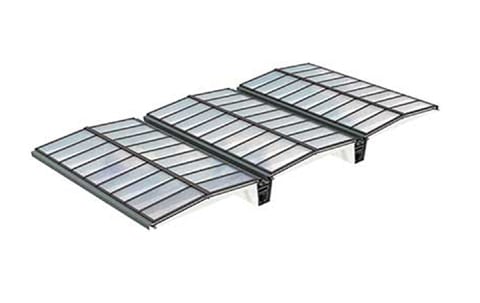

VMS Atrium mit Sattel-Lichtband 5° und Träger — **Sattel-Lichtband 5° mit Träger**Flacher Winkel, für große Spannweiten

Technische Daten

Werte und Maße im Überblick

Werte

Werte

Leistungswerte

Uw-Wert	bis 0,5 W/m²K
Ug-Wert	bis 0,86 W/m²K
Wasserdichtigkeit	Klasse E1200, EN 12208:2000

Maße

Modulbreite	675 – 1000 mm
Modulhöhe	600 – 3000 mm
Einbauneigung	5° – 40°

Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.

StandardformateFeste, zu öffnende und RWA-Module in vielen Standardformaten: Größentabellen.

Öffnung & Verglasung

Ausstattung nach Ihren Anforderungen

Öffnungsvorrichtung

Jedes zweite Modul über integrierten Kettenantrieb als Öffnungsflügel
Komfortlüftungs-Modul öffnet bis 410 mm
Rauchabzugs-Modul öffnet in unter 60 Sekunden bis 700 mm
Zu den RWA-Anlagen →

2- oder 3-Scheiben-Isolierverglasung

Ug-Werte bis 0,5 W/m²K
Gehärtete Außenscheibe, laminiertes Sicherheitsglas innen
Schutz vor herunterfallendem Glas
Schallschutz gegen Verkehr, Regen und Hagel
Warm-Edge-Abstandhalter gegen Kondensation an den Kanten
Stufenscheibe leitet Wasser ab
Optional Sonnenschutzbeschichtung

Zum Zubehör →

CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
