GLASOLUX SkyVision · Begehbares Glas
CIRCULAR WALK-ON
Rundes, begehbares Oberlicht nach Maß
Begehbar, rund und ein architektonischer Blickfang: für Terrassen, Plätze und bodenbündig im Innenraum. Anschlussfertig geliefert.
500 kg/m²
Geprüfte Tragfähigkeit
Ø bis 2 m
Innendurchmesser, Sondergrößen möglich
bodenbündig
Auch barrierefrei im Innenraum
5 Jahre
Produktgarantie
Begehbares Glas
Rund und begehbar
Ein Oberlicht, über das man gehen kann
Das CIRCULAR WALK-ON lässt sich nahtlos und bodenbündig in jede Fläche integrieren, auch innerhalb eines Gebäudes. So entstehen barrierefreie Übergänge mit Tageslicht.
Tipp: Lieber eckig? Das WALK-ON ist die rechteckige Variante.

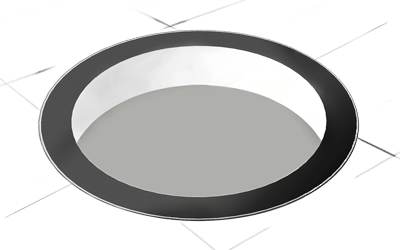

Aufbau
So ist das CIRCULAR WALK-ON aufgebaut
-
AufsatzkranzStabile, hoch gedämmte Unterkonstruktion
-
AluminiumrahmenVerschweißt, pulverbeschichtet, Standard RAL 7043
-
RandsiebdruckUmlaufend 130 mm, schwarz, als UV-Schutz
-
IsolierglaseinheitDoppel- oder Dreifach-Verglasung
-
Innenseite AufsatzkranzRAL 9010, andere RAL-Classic-Farben möglich
-
DämmungMineralwolle, Blauer Engel zertifiziert
-
DichtungenUmlaufend, wasser- und winddicht
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert | 1,1 W/m²K |
|---|---|
| Uw-Wert | auf Anfrage |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |
| Tragfähigkeit | 500 kg/m² |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
Maße
| Innendurchmesser | 250 – 2000 mm |
|---|---|
| Höhe gesamt | 210 – 700 mm |
| Neigung | 0 – 15°, optimal 4° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert | 0,5 W/m²K |
|---|---|
| Uw-Wert | bis 1,0 W/m²K |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
| Tragfähigkeit | 500 kg/m² |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
Maße
| Innendurchmesser | 250 – 2000 mm |
|---|---|
| Höhe gesamt | 240 – 700 mm |
| Neigung | 0 – 15°, optimal 4° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Bei Unterschreitung der Flachdachrichtlinie (150 mm) muss an den Alu-Winkeln mit Flüssigkunststoff abgedichtet werden. Die Statik bestimmt die Glasfläche.
Verglasung und Zubehör
Ausstattung nach Ihren Anforderungen
Verglasung
Optionales Zubehör
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Downloads
Zeichnungen und Anleitungen
Die technischen Datenblätter und Montageanleitungen werden zurzeit überarbeitet. Gerne senden wir Ihnen Zeichnungen auf Anfrage.
