GLASOLUX SkyVision · Begehbares Glas
WALK-ON Sonderform
Begehbares Oberlicht in Ihrer Wunschform

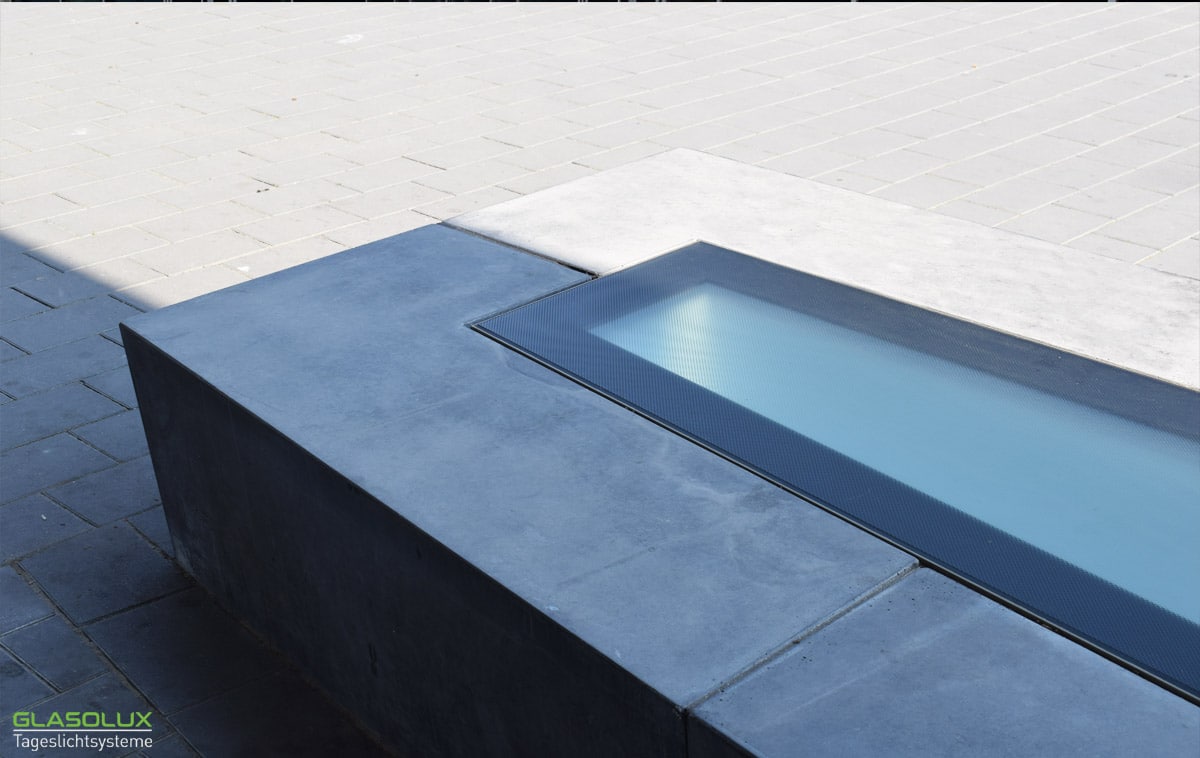

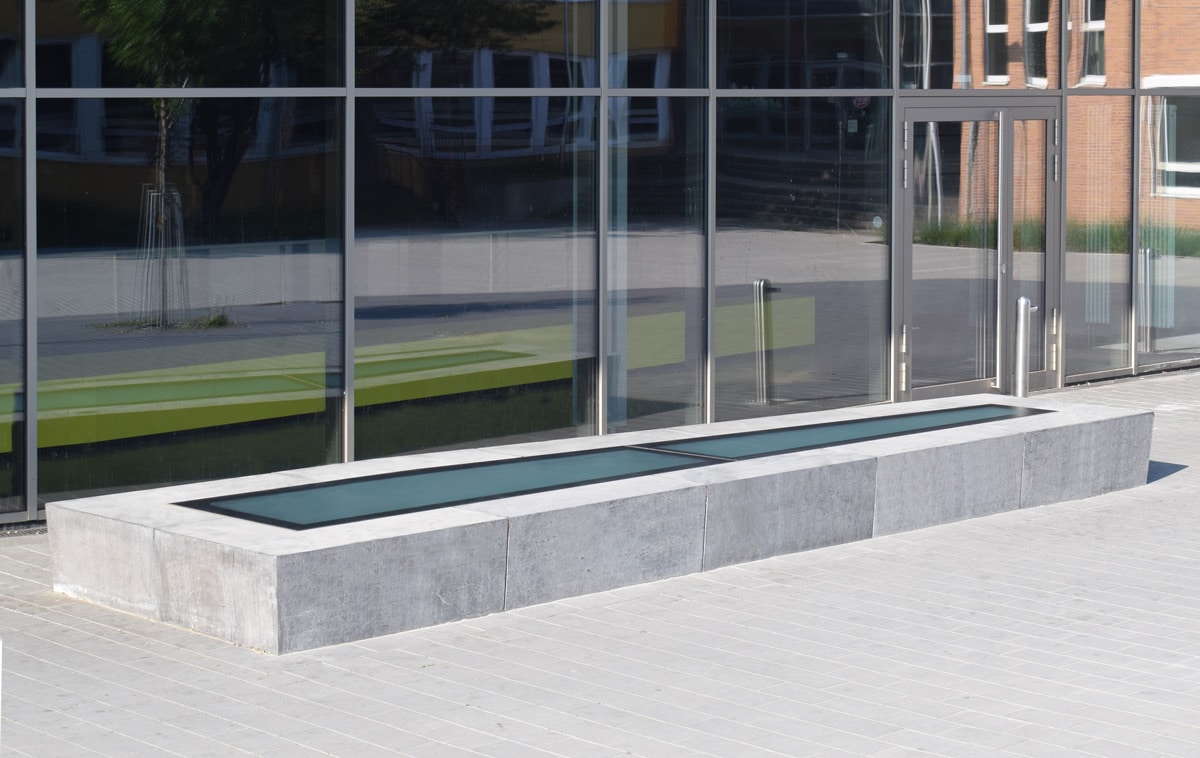

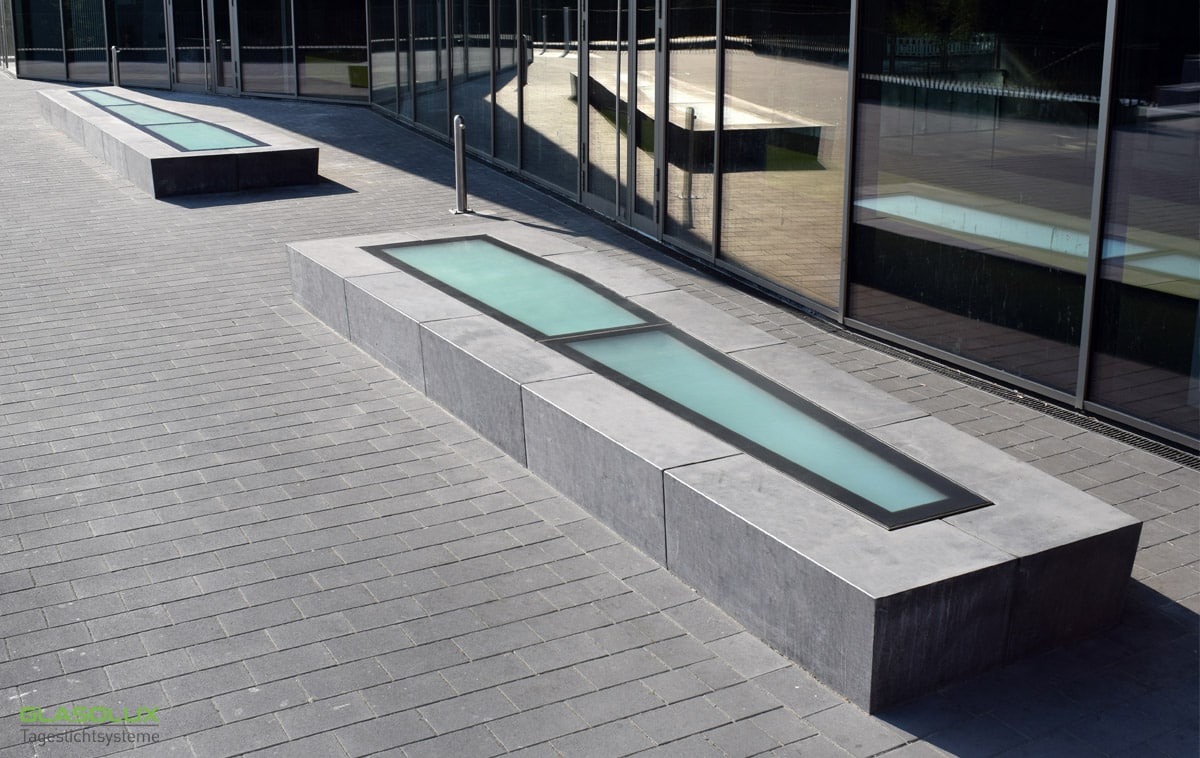

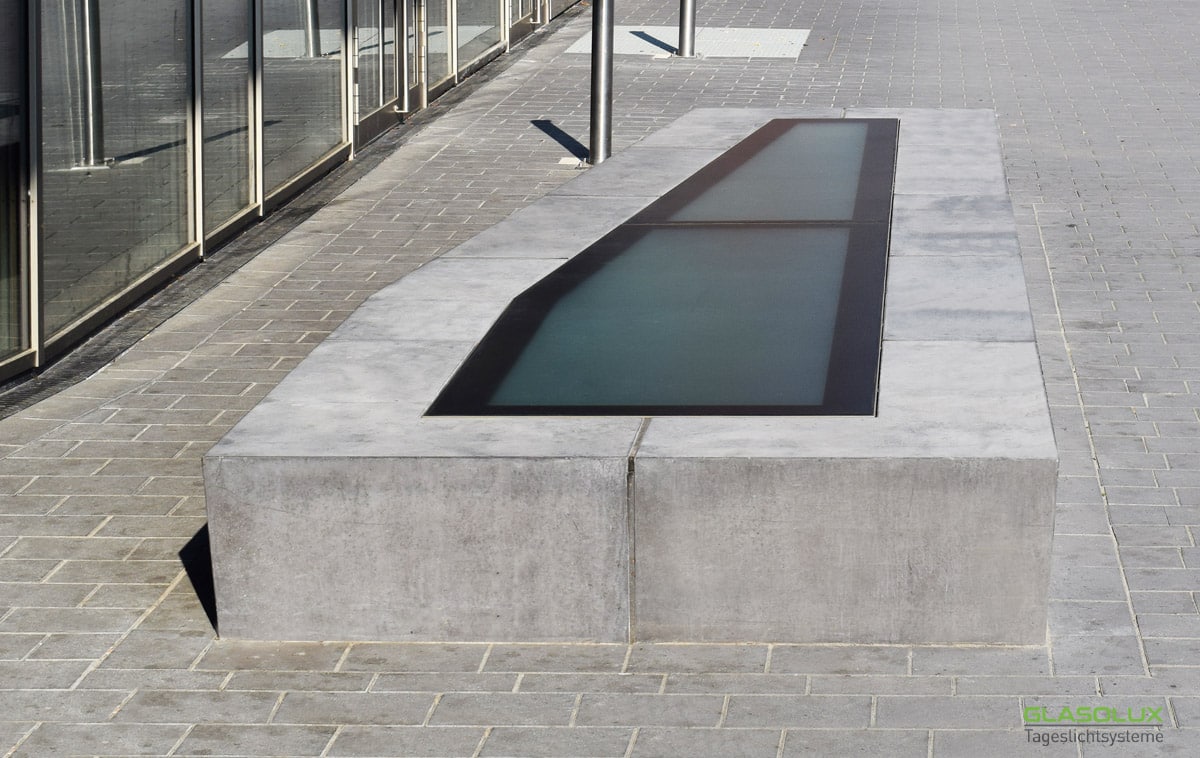

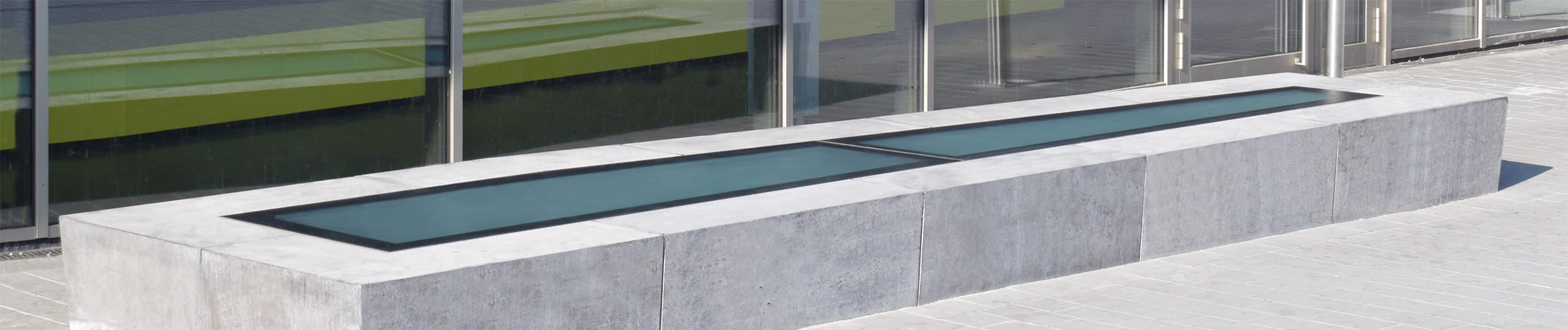

Trapez, Raute, Oval oder Halbkreis: jede Form ist möglich. Für Terrassen, Schulhöfe oder als Designobjekt im Innenraum.
500 kg/m²
Geprüfte Tragfähigkeit
jede Form
Mindestwinkel Glasecke 20°
4 m²
Fläche je Modul
5 Jahre
Produktgarantie
Begehbares Glas
Sonderform
Wenn rechteckig nicht passt
Gerade im Bestand verhindern bauliche Vorgaben oft ein rechtwinkliges Oberlicht. Die Sonderform passt sich exakt an die Situation vor Ort an.
Wichtig: Ein Scheiben-Mindestwinkel von 20° ist notwendig, um Eckbruch zu vermeiden. Spitzere Winkel werden um 33 bzw. 65 mm zurückgeschnitten.

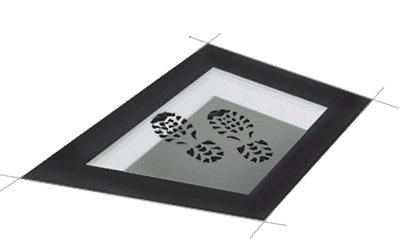

Aufbau
So ist die Sonderform aufgebaut
-
AufsatzkranzStabile, hoch gedämmte Unterkonstruktion
-
AluminiumrahmenVerschweißt, pulverbeschichtet, Standard RAL 7043
-
RandsiebdruckUmlaufend 130 mm, schwarz, als UV-Schutz
-
IsolierglaseinheitDoppel- oder Dreifach-Verglasung
-
Innenseite AufsatzkranzRAL 9010, andere RAL-Classic-Farben möglich
-
DämmungMineralwolle, Blauer Engel zertifiziert
-
DichtungenUmlaufend, wasser- und winddicht
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert | 1,1 W/m²K |
|---|---|
| Uw-Wert | bis 1,5 W/m²K |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |
| Tragfähigkeit | 500 kg/m² |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
Maße
| Breite je Modul | 250 – 2800 mm |
|---|---|
| Länge je Modul | 250 – 2000 mm |
| Fläche je Modul | 4 m² |
| Höhe Aufsatzkranz | 210 – 750 mm |
| Mindestwinkel Glasecke | 20° |
| Neigung | 0 – 15°, optimal 2° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert | 0,60 W/m²K |
|---|---|
| Uw-Wert | bis 1,1 W/m²K |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
| Tragfähigkeit | 500 kg/m² |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
Maße
| Breite je Modul | 250 – 2800 mm |
|---|---|
| Länge je Modul | 250 – 2000 mm |
| Fläche je Modul | 4 m² |
| Höhe Aufsatzkranz | 210 – 750 mm |
| Mindestwinkel Glasecke | 20° |
| Neigung | 0 – 15°, optimal 2° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Keine absoluten Maximalwerte: Die Statik bestimmt die Glasfläche. Deutlich größere Verglasungen sind realisierbar.
Verglasung und Zubehör
Ausstattung nach Ihren Anforderungen
Verglasung
Optionales Zubehör
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Downloads
Zeichnungen und Anleitungen
Die technischen Datenblätter und Montageanleitungen werden zurzeit überarbeitet. Gerne senden wir Ihnen Zeichnungen auf Anfrage. Glasecken unter 20° werden zurückgeschnitten.
