GLASOLUX Brandschutz · Systemlösung

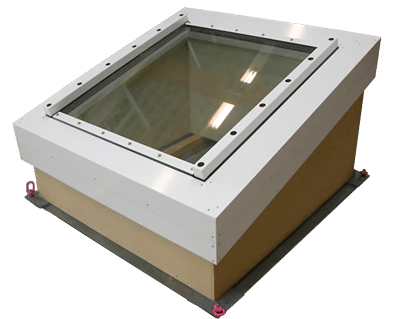

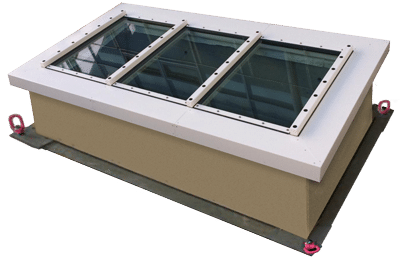

Brandschutzfenster als Fertigbauteil
Inklusive Aufsatzkranz mit integriertem Gefälle
Werkseitig vorgefertigte Einheit aus zertifizierter Brandschutzverglasung und thermisch getrenntem Aufsatzkranz. Die bauaufsichtliche Zulassung gilt für das gesamte Bauteil.
F30 / F90
EI 30 und EI 90
1 Tag
bis die Dachöffnung geschlossen ist
GS-Bau-18
auf Durchsturzsicherheit geprüft
10 Jahre
Garantie auf Brandschutzglas
Brandschutzfenster
Vorteile
Planungssicherheit, keine Schnittstellen
Da das Gefälle im Aufsatzkranz integriert ist und keine Herstellerzertifizierung für die Montage nötig ist, lässt sich das Element gewerkübergreifend ausschreiben: für Dachdecker, Zimmerer oder Metallbauer.
Konstruktionsaufbau
Durchgehend gedämmt und brandschutzsicher
Der Aufsatzkranz besteht aus einer verzinkten Stahlblechzarge mit Dübelflansch und Aussteifungsprofilen.
Normen & Varianten
F30 und F90 nach DIN 4102-13
Thermisch getrennte Stahl-Profilrohr-Konstruktionen erfüllen mit unseren Brandschutz-Isoliergläsern die Feuerwiderstandsklassen F30 / EI30 und F90 / EI90 (DIN 4102-13 / DIN EN 13501-2).
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert* | 1,1 W/m²K |
|---|---|
| Uf-Wert | 1,7 W/m²K |
| Schalldämmwert Rw | 40 dB |
| Brandverhalten | feuerhemmend F30 (EI 30) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL) | bis 64 % |
| Gesamtenergiedurchgang (g) | bis 22 % |
Maße
| Länge | max. 4000 mm |
|---|---|
| Breite | max. 2070 mm |
| Dachneigung | max. 25° |
| Bauanschlüsse | Mauerwerk, Beton/Stahlbeton, bekleidete Stahlbauteile min. F30 |
| Länge | max. 2080 mm |
| Elementdicke | ca. 44 mm (SZR 12 mm, ± 2 mm) |
| Elementgewicht | ca. 76 kg/m² |
| Profil-Ansichtsbreite außen | 60 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert* | 1,1 W/m²K |
|---|---|
| Uf-Wert | 1,5 W/m²K |
| Schalldämmwert Rw | 46 dB (SZR 12) |
| Brandverhalten | feuerbeständig F90 (EI 90) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL) | bis 63 % |
| Gesamtenergiedurchgang (g) | bis 22 % |
Maße
| Länge | max. 2880 mm |
|---|---|
| Breite | max. 1500 mm |
| Dachneigung | max. 25° |
| Bauanschlüsse | Mauerwerk, Beton/Stahlbeton, bekleidete Stahlbauteile min. F90 |
| Breite | max. 1200 mm |
| Höhe | max. 2400 mm |
| Elementdicke | 69 mm (SZR 12 mm, ± 3 mm) |
| Elementgewicht | 134 kg/m² |
| Profil-Ansichtsbreite außen | 60 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
* nach DIN EN 673
Rahmen & Garantie
Ausstattung nach Ihren Anforderungen
Verglasung & Rahmen
Rahmenprofile
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Downloads
Zeichnungen und Unterlagen
Ausschreibung
Objektbezogene Zeichnungen und Texte auf Anfrage
