GLASOLUX SkyVision · Begehbares Glas
LINEAR WALK-ON
Begehbares Lichtband für Flachdach und Terrasse

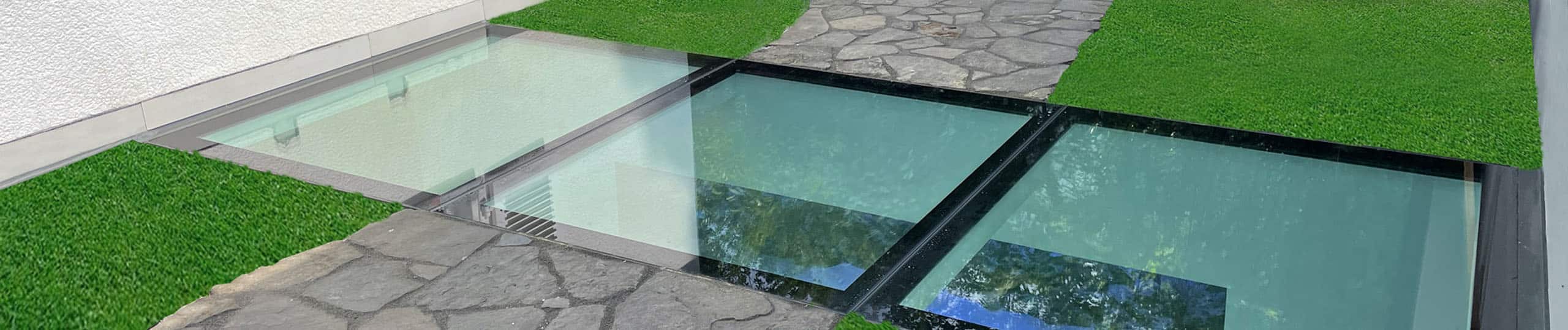

Modular und nahezu endlos aneinanderreihbar: als Glas-Steg, Skywalk oder großflächige begehbare Verglasung. Jedes Modul bis 4 m².
500 kg/m²
Geprüfte Tragfähigkeit
unbegrenzt
Gesamtlänge, modular
4 m²
Fläche je Modul
5 Jahre
Produktgarantie
Begehbares Glas
Modular und begehbar
Großflächig begehbar, voller Tageslicht

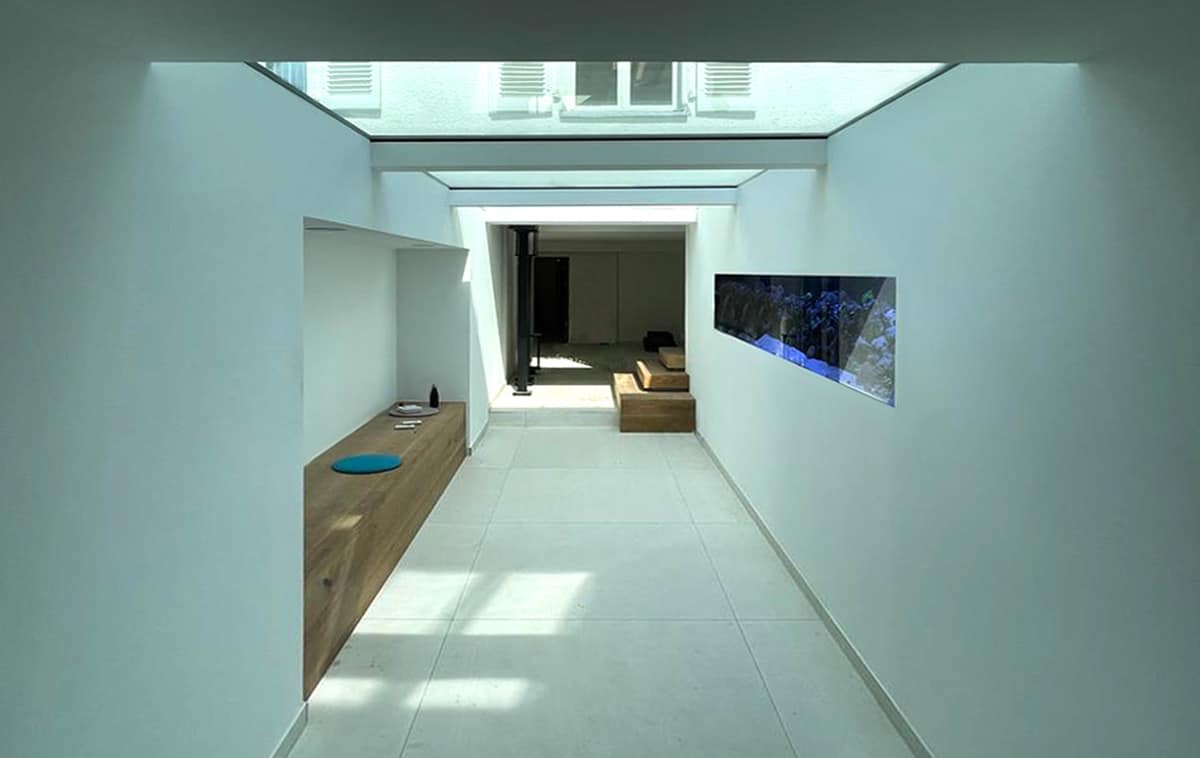

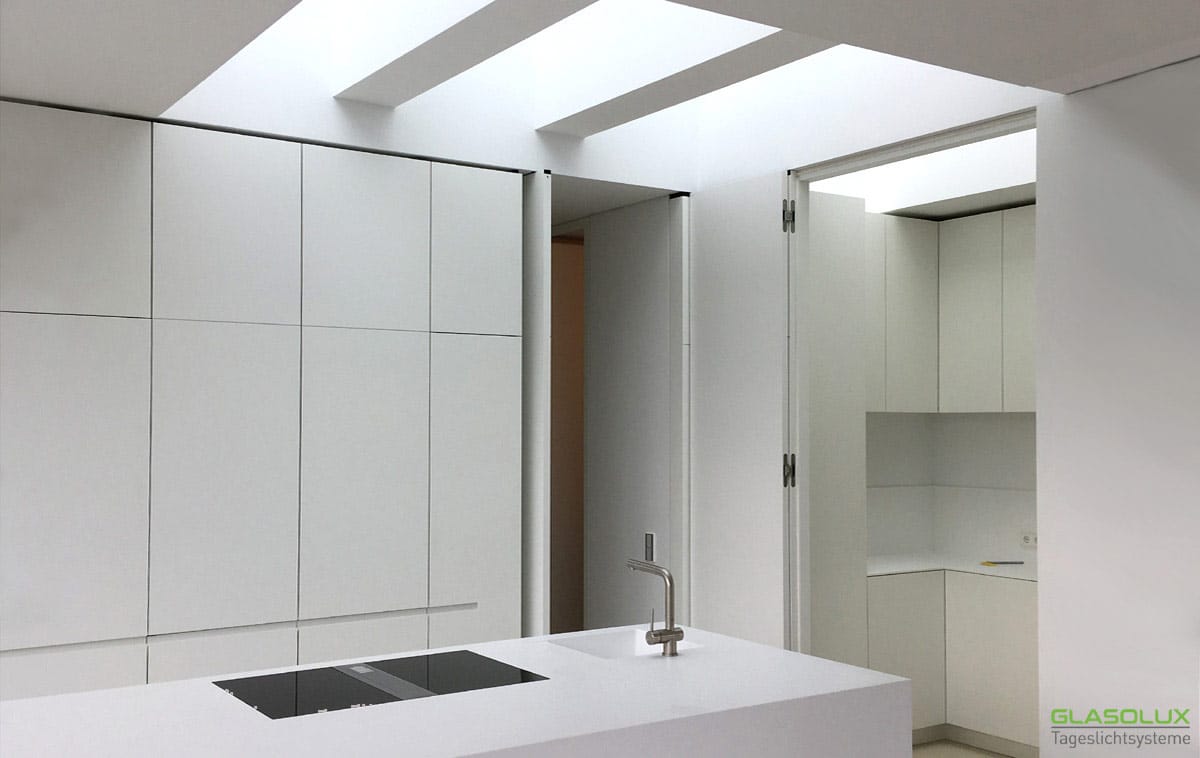

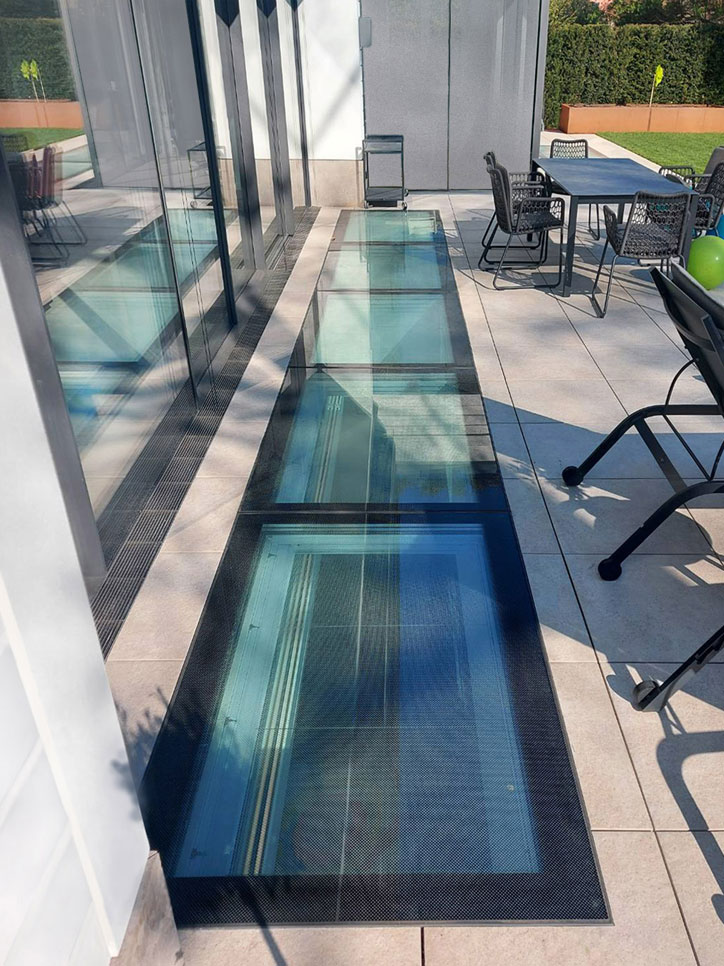

Das LINEAR WALK-ON reiht begehbare Glasmodule zu einem Lichtband und bringt viel Tageslicht in Keller, Garagen oder Räume unter der Terrasse.
Tipp: Das Einzelmodul gibt es als WALK-ON, rund als CIRCULAR WALK-ON.
Aufbau

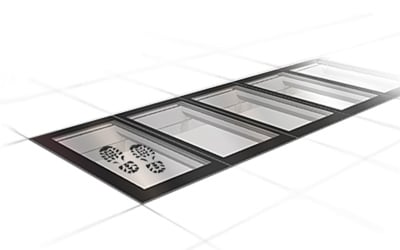

So ist das LINEAR WALK-ON aufgebaut
-
AufsatzkranzStabile, hoch gedämmte Unterkonstruktion
-
AluminiumrahmenVerschweißt, pulverbeschichtet, Standard RAL 7043
-
RandsiebdruckUmlaufend 130 mm, schwarz, als UV-Schutz
-
IsolierglaseinheitDoppel- oder Dreifach-Verglasung
-
Innenseite AufsatzkranzRAL 9010, andere RAL-Classic-Farben möglich
-
DämmungMineralwolle, Blauer Engel zertifiziert
-
DichtungenUmlaufend, wasser- und winddicht
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert | 1,1 W/m²K |
|---|---|
| Uw-Wert | bis 1,5 W/m²K |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |
| Tragfähigkeit | 500 kg/m² |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
Maße
| Breite je Modul | 250 – 2800 mm |
|---|---|
| Länge je Modul | 250 – 2000 mm |
| Fläche je Modul | 4 m² |
| Gesamtlänge | unbegrenzt |
| Höhe Aufsatzkranz | 210 – 750 mm |
| Neigung | 0 – 15°, optimal 2° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert | 0,60 W/m²K |
|---|---|
| Uw-Wert | bis 1,1 W/m²K |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
| Tragfähigkeit | 500 kg/m² |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
Maße
| Breite je Modul | 250 – 2800 mm |
|---|---|
| Länge je Modul | 250 – 2000 mm |
| Fläche je Modul | 4 m² |
| Gesamtlänge | unbegrenzt |
| Höhe Aufsatzkranz | 210 – 750 mm |
| Neigung | 0 – 15°, optimal 2° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Keine absoluten Maximalwerte: Die Statik bestimmt die Glasfläche. Deutlich größere Verglasungen sind realisierbar.
Verglasung und Zubehör
Ausstattung nach Ihren Anforderungen
Verglasung
Optionales Zubehör
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Downloads
Zeichnungen und Anleitungen
Technische Zeichnungen
2-fach verglast
Gemäß FlachdachrichtliniePDFUnterschreitung FlachdachrichtliniePDFStoß / BrückePDFAlle AnsichtenDWG
Technische Zeichnungen
3-fach verglast
Gemäß FlachdachrichtliniePDFUnterschreitung FlachdachrichtliniePDFStoß / BrückePDFAlle AnsichtenDWG
