GLASOLUX Brandschutz · Satteldach

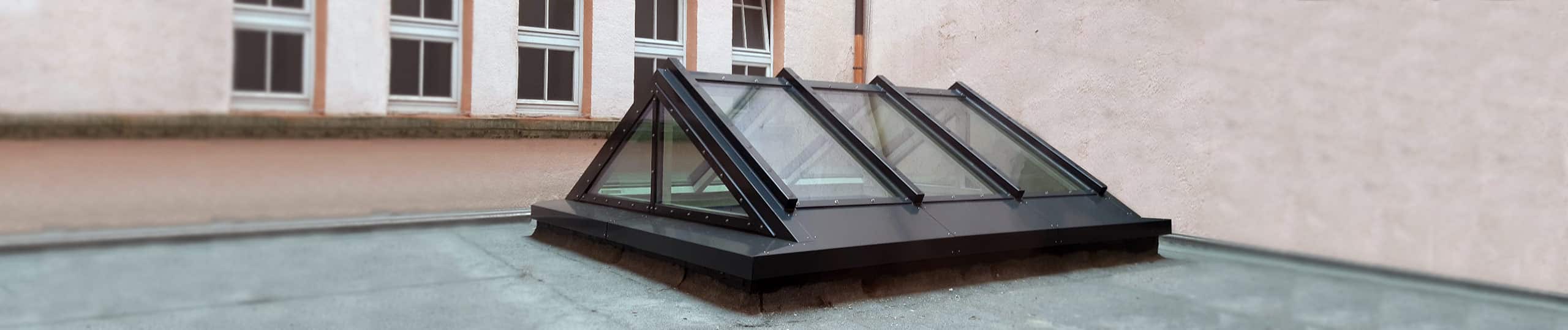

Brandschutz-Satteldach
F30 und F90 in unbegrenzter Länge
Feuerhemmende bis feuerbeständige Satteldach-Verglasung für das Flachdach mit 10 bis 60° Neigung, für Industriehallen ebenso wie private Flachdächer. Spannweite bis 4060 mm.
F30 / F90
EI 30 und EI 90
10 – 60°
Neigungswinkel
4060 mm
Spannweite, Länge unbegrenzt
10 Jahre
Garantie auf Brandschutzglas
Brandschutzfenster
Vorteile
Brandschutz in unbegrenzter Länge
Der modulare Aufbau ermöglicht Verglasungsflächen in unbegrenzter Länge. Je nach Sicherheitsstufe kommen F30- oder F90-Brandschutzgläser zum Einsatz.
Referenzen

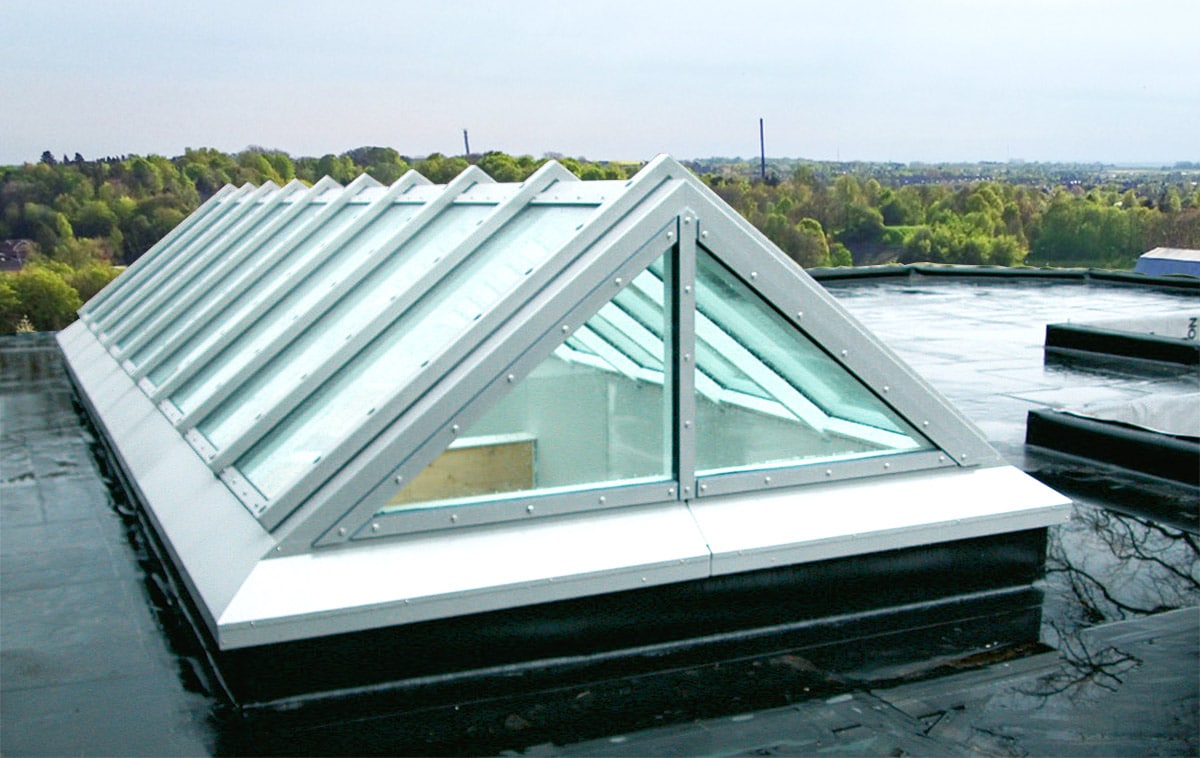

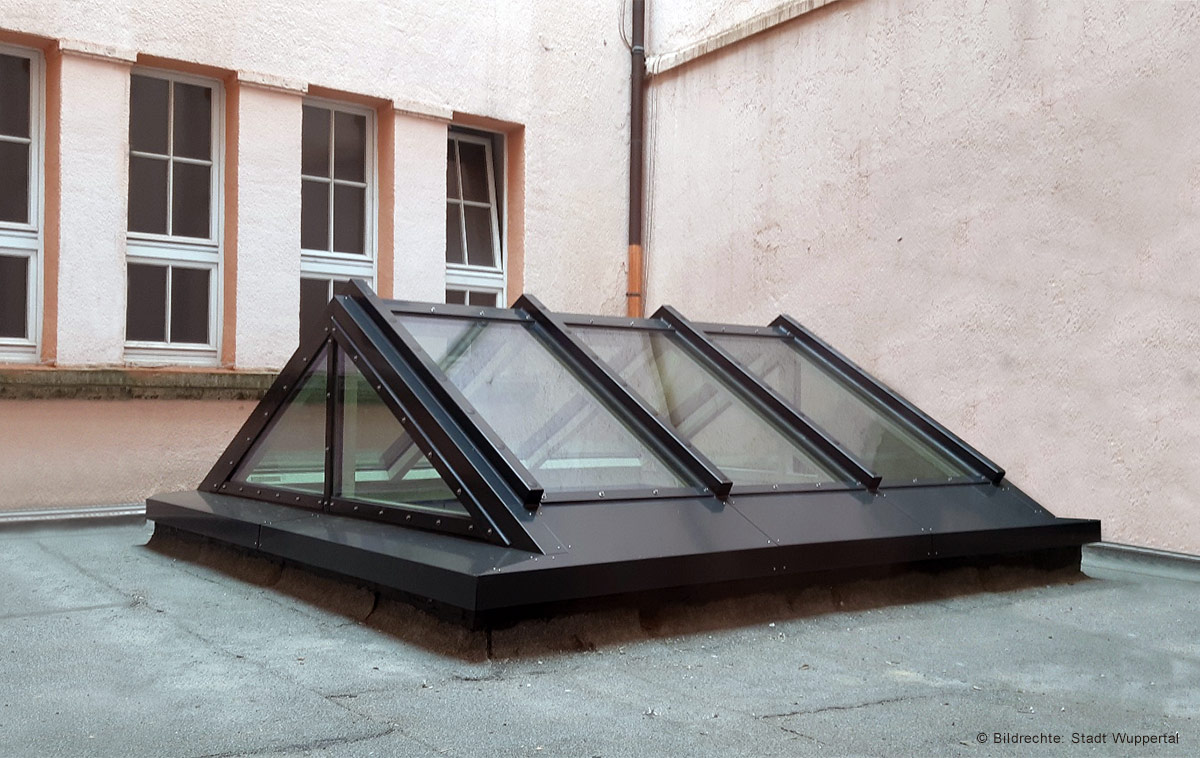

Brandschutz-Satteldächer im Einsatz
Das Material
Stahl-Profilrohr und Pilkington-Glas
Thermisch getrennte Stahl-Profilrohr-Konstruktionen erfüllen in Kombination mit Pilkington Brandschutz-Isoliergläsern die erforderlichen Feuerwiderstandsklassen. Die Gläser bestehen aus Verbund-Sicherheitsglas mit zwischenliegenden Brandschutzschichten, einer splitterbindenden Folie raumseitig und einer ESG-Außenscheibe.
Innerhalb der Feuerwiderstandsklasse steigt die Oberflächentemperatur im Mittel um nicht mehr als 140 K über die Ausgangstemperatur (Normbrandversuche nach DIN 4102 bzw. EN 1363).
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert* | 1,1 W/m²K |
|---|---|
| Uf-Wert | 1,7 W/m²K |
| Schalldämmwert Rw | 40 dB |
| Brandverhalten | feuerhemmend F30 (EI 30) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL) | bis 64 % |
| Gesamtenergiedurchgang (g) | bis 22 % |
Maße
| Länge | max. 1080 mm |
|---|---|
| Breite | max. 2080 mm |
| Elementdicke | ca. 44 mm (SZR 12 mm, ± 2 mm) |
| Elementgewicht | ca. 77 kg/m² |
| Profil-Ansichtsbreite außen | 60 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert* | 1,1 W/m²K |
|---|---|
| Uf-Wert | 1,7 W/m²K |
| Schalldämmwert Rw | 46 dB (SZR 12) |
| Brandverhalten | feuerbeständig F90 (EI 90) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL) | bis 63 % |
| Gesamtenergiedurchgang (g) | bis 22 % |
Maße
| Länge | max. 1200 mm |
|---|---|
| Breite | max. 2400 mm |
| Elementdicke | ca. 69 mm (SZR 12 mm, ± 3 mm) |
| Elementgewicht | ca. 134 kg/m² |
| Profil-Ansichtsbreite außen | 60 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
* nach DIN EN 673
Rahmen & Garantie
Ausstattung nach Ihren Anforderungen
Verglasung & Rahmen
Rahmenprofile
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
