GLASOLUX SkyVision · Begehbares Glas
WALK-ON
Begehbares Oberlicht und Lichtschachtabdeckung nach Maß

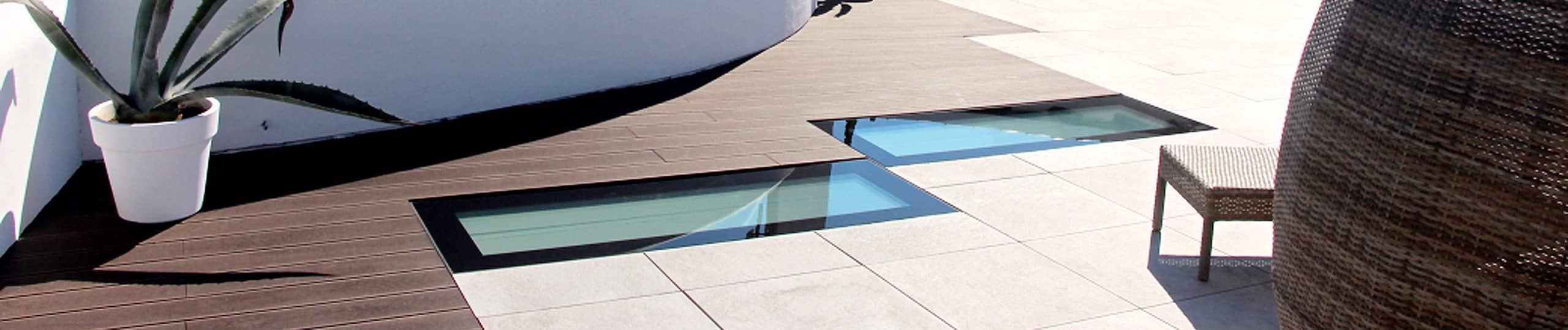

Begehbare Fläche und Tageslicht in einem: für Terrassen, Dachterrassen, begrünte Dächer und Lichtschächte. Anschlussfertig geliefert.
500 kg/m²
Geprüfte Tragfähigkeit
rutschhemmend
Siebdruck auf der Oberfläche
bis 4 m²
Glasfläche, Sondergrößen möglich
5 Jahre
Produktgarantie
Begehbares Glas
Begehbares Glas
Tageslicht dort, wo kein Fenster möglich ist

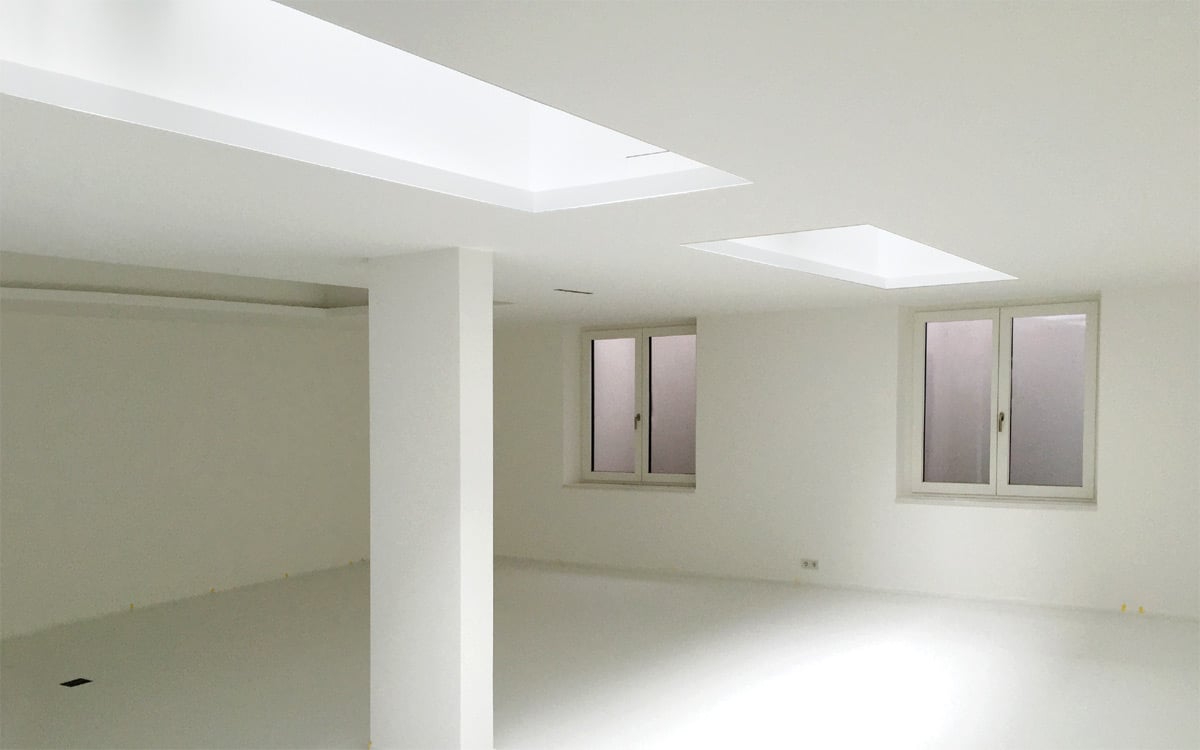

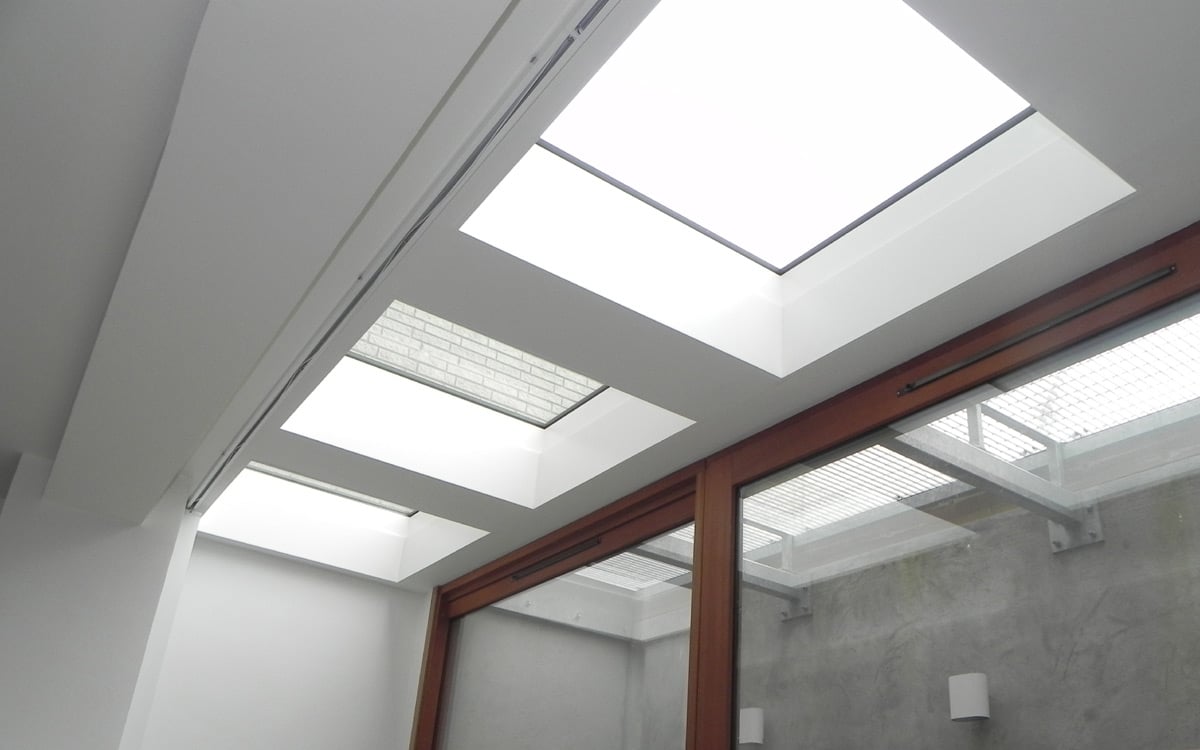

Ein WALK-ON fängt das Tageslicht des darüberliegenden Bereichs ein und bringt es in Treppenhäuser, Keller, Garagen oder Badezimmer ohne Fenster.
Tipp: Das WALK-ON gibt es auch rund, als begehbares Lichtband und in Ihrer Wunschform.
Aufbau

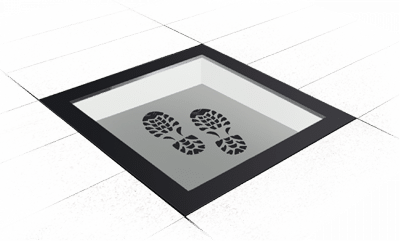

So ist das WALK-ON aufgebaut
-
AufsatzkranzStabile, hoch gedämmte Unterkonstruktion
-
AluminiumrahmenVerschweißt, pulverbeschichtet, Standard RAL 7043
-
RandsiebdruckUmlaufend 130 mm, schwarz, als UV-Schutz
-
IsolierglaseinheitDoppel- oder Dreifach-Verglasung
-
Innenseite AufsatzkranzRAL 9010, andere RAL-Classic-Farben möglich
-
DämmungMineralwolle, Blauer Engel zertifiziert
-
DichtungenUmlaufend, wasser- und winddicht
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert | 1,1 W/m²K |
|---|---|
| Uw-Wert | bis 1,1 W/m²K |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |
| Tragfähigkeit | 500 kg/m² |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
Maße
| Breite | 250 – 2600 mm |
|---|---|
| Länge | 250 – 2000 mm |
| Fläche | max. 4 m² |
| Höhe inkl. Aufsatzkranz | 210 – 750 mm |
| Neigung | 0 – 15°, optimal 2° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert | 0,60 W/m²K |
|---|---|
| Uw-Wert | bis 1,1 W/m²K |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
| Tragfähigkeit | 500 kg/m² |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
Maße
| Breite | 250 – 2600 mm |
|---|---|
| Länge | 250 – 2000 mm |
| Fläche | max. 4 m² |
| Höhe inkl. Aufsatzkranz | 240 – 750 mm |
| Neigung | 0 – 15°, optimal 2° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Keine absoluten Maximalwerte: Die Statik bestimmt die Glasfläche. Deutlich größere Verglasungen sind realisierbar.
Verglasung und Zubehör
Ausstattung nach Ihren Anforderungen
Verglasung
Optionales Zubehör
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Downloads
Zeichnungen und Anleitungen
Technische Zeichnungen
2-fach verglast
Seitliche AnsichtPDFSeitliche AnsichtDWGUnterschreitung FlachdachrichtliniePDF
Technische Zeichnungen
3-fach verglast
Seitliche AnsichtPDFSeitliche AnsichtDWGUnterschreitung FlachdachrichtliniePDF
