VELUX Modular Skylights
Stufen-Lichtband
Glasmodule kombiniert zu einem großen Glasdach

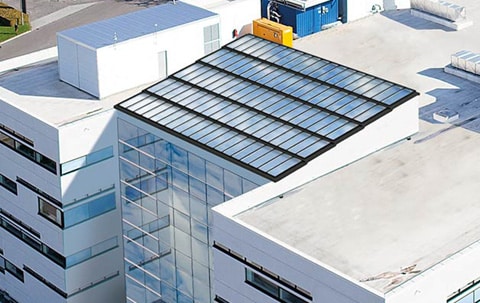

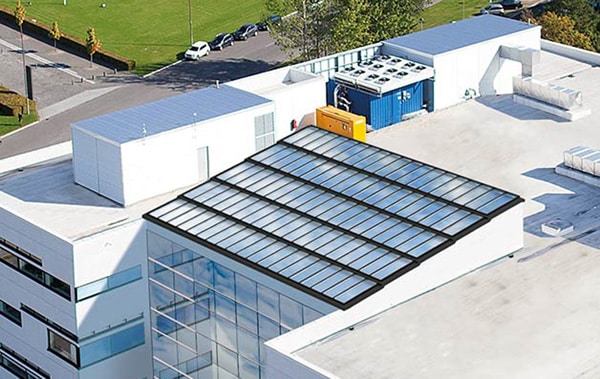

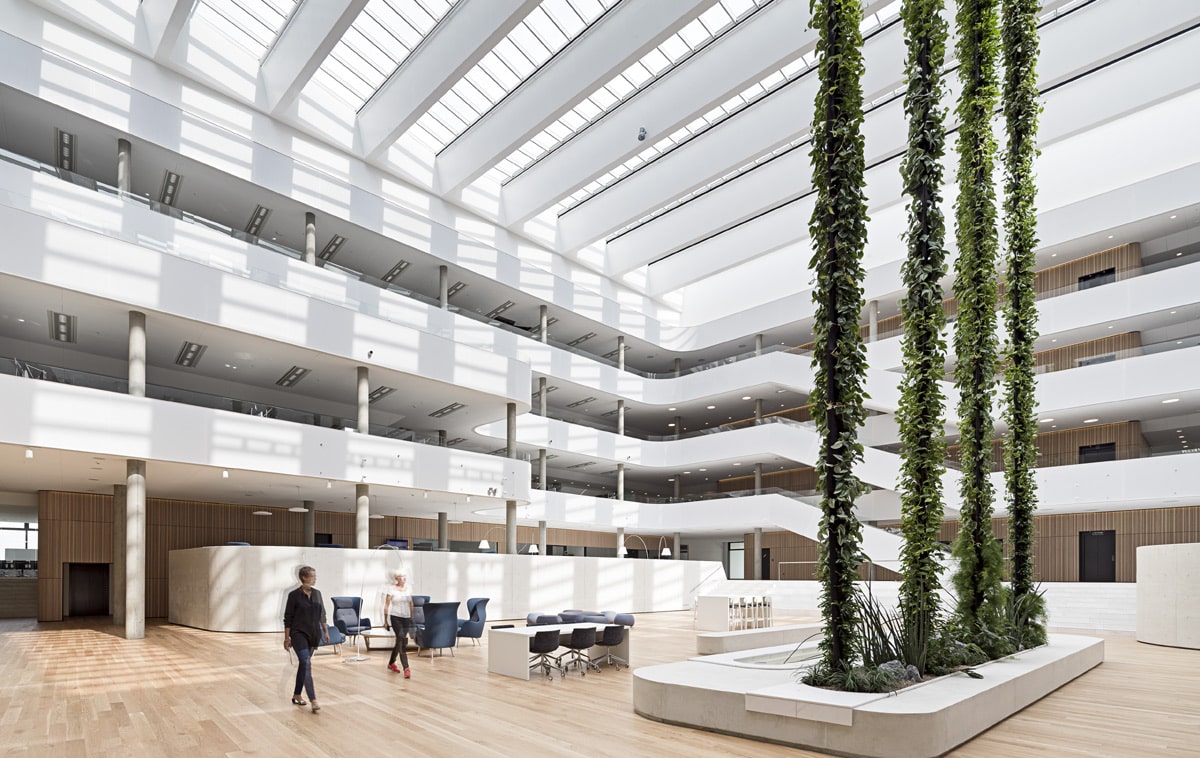

Mehrere Reihen VELUX Modular Skylights, verbunden über bauseitige Träger in 5–25° Neigung. Als Stufen- oder Stufen-Sattel-Lichtband bringt das System viel Tageslicht in Gebäude mit Atrien.
5 – 25°
Einbauneigung
675 – 1000 mm
Modulbreite
410 mm
Öffnung Komfortlüftung
< 60 s
RWA-Öffnung bis 700 mm
VELUX Modular Skylights
Aufbau
Komplette Glasdächer aus Modulreihen
Träger im Gebäude stützen die Lichtband-Reihen, ein Eindeckrahmen verbindet die Reihen untereinander. So läuft Wasser sicher zwischen den Reihen ab.
Die bauseitigen Träger plant und fertigt GLASOLUX – auf Wunsch montieren wir die komplette Dachverglasung.
Stützen die Reihen von innen, geplant und gefertigt von GLASOLUX.
Verbindet die Reihen und leitet Wasser sicher ab.
Stufen- und Stufen-Sattel-Lichtbänder lassen sich kombinieren.
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Uw-Wert | bis 0,5 W/m²K |
|---|---|
| Ug-Wert | bis 0,86 W/m²K |
| Wasserdichtigkeit | Klasse E1200, EN 12208:2000 |
Maße
| Modulbreite | 675 – 1000 mm |
|---|---|
| Modulhöhe | 600 – 3000 mm |
| Einbauneigung | 5° – 25° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
StandardformateFeste, zu öffnende und RWA-Module in vielen Standardformaten: Größentabellen.
Öffnung & Verglasung
Ausstattung nach Ihren Anforderungen
Öffnungsvorrichtung
2- oder 3-Scheiben-Isolierverglasung
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
