GLASOLUX SkyVision · Flachdachfenster

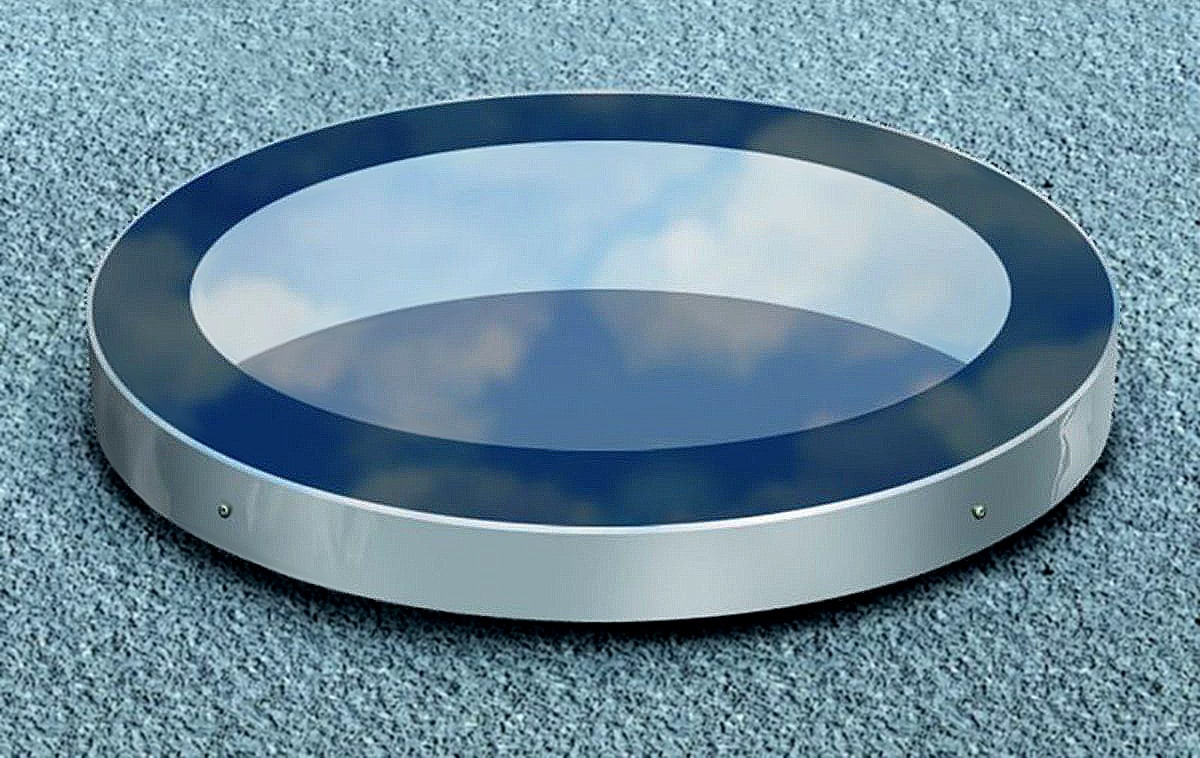

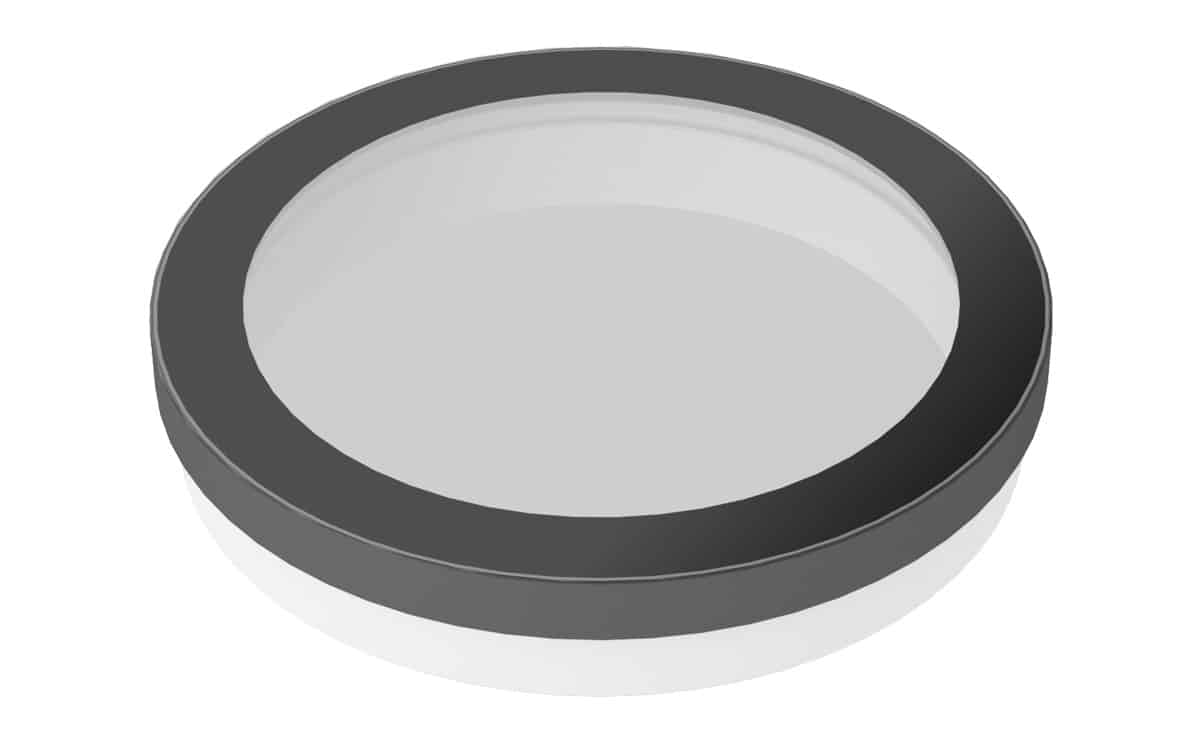

SkyVision CIRCULAR
Rundes Flachdachfenster nach Maß
Das runde Oberlicht bringt mit bis zu 2 Metern Durchmesser maximales Tageslicht in den Raum. Die runde Form streut das Licht kegelförmig und gleichmäßig. Die langlebige Alternative zur Lichtkuppel aus Acryl.
Ø 2000 mm
Innendurchmesser bis
0,5
Ug-Wert W/m²K (3-fach)
ca. 79 %
Lichtdurchgang (2-fach)
5 Jahre
Produktgarantie
Vorteile
Rundes Design, maximales Licht
Als einer der wenigen Anbieter runder Glasoberlichter in Deutschland setzen wir auf hochwertige Materialien und beste Verarbeitung. Je nach Statik sind auch Formate über und unter der Normgröße möglich.

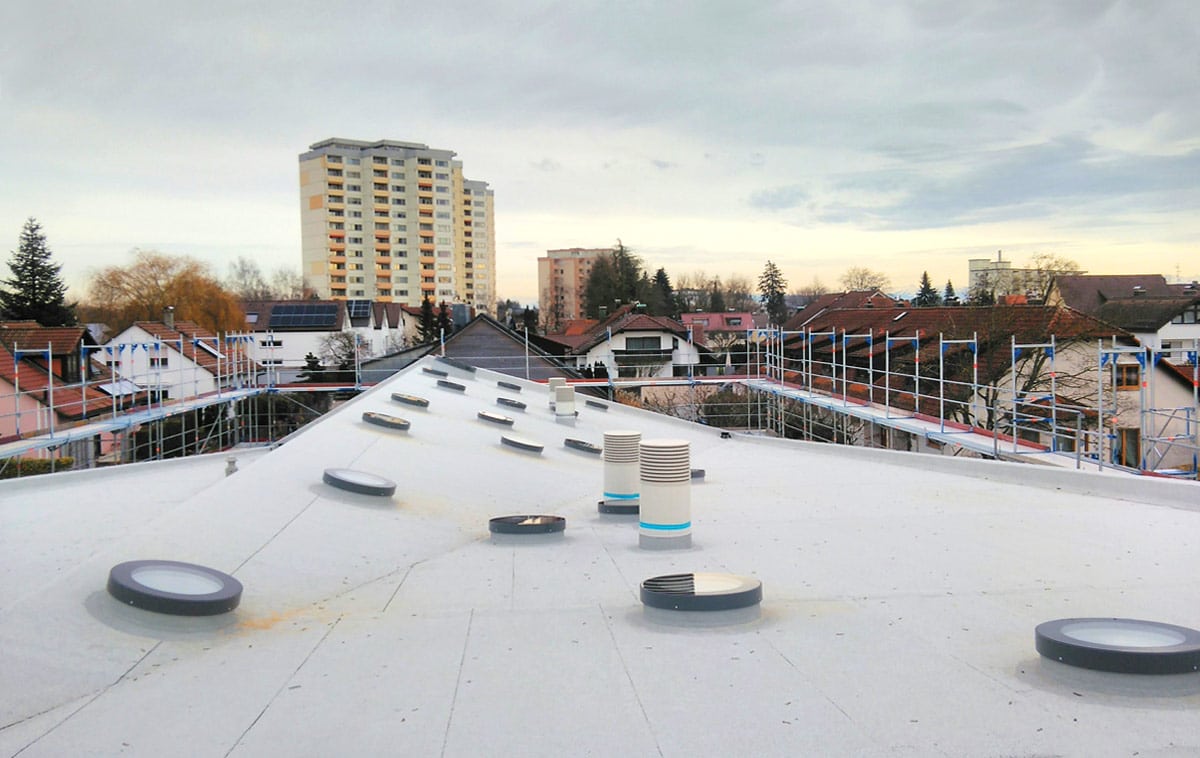

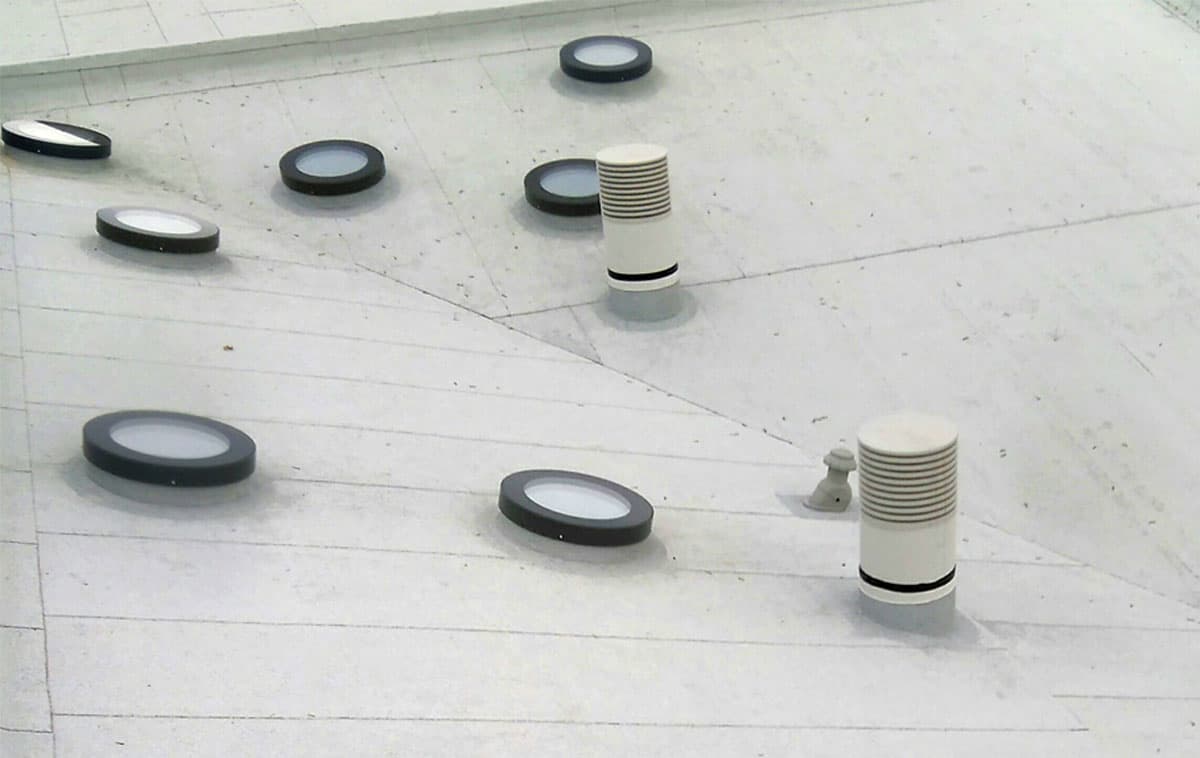

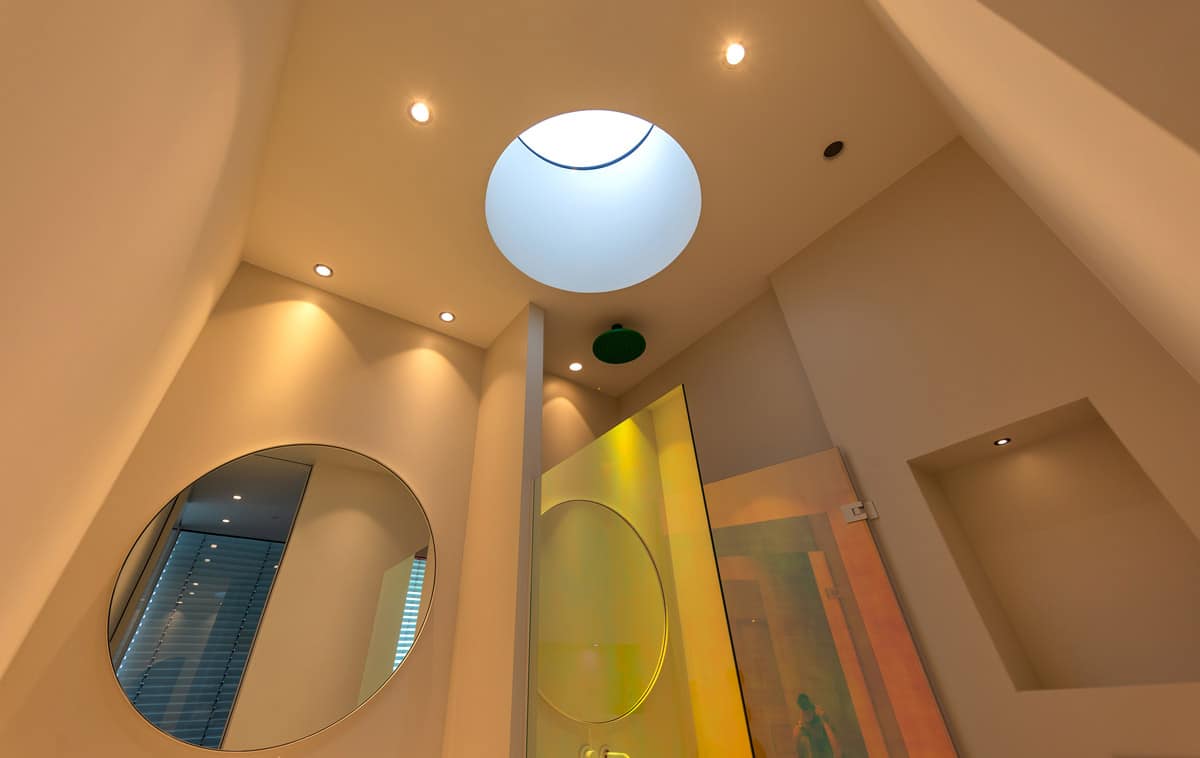

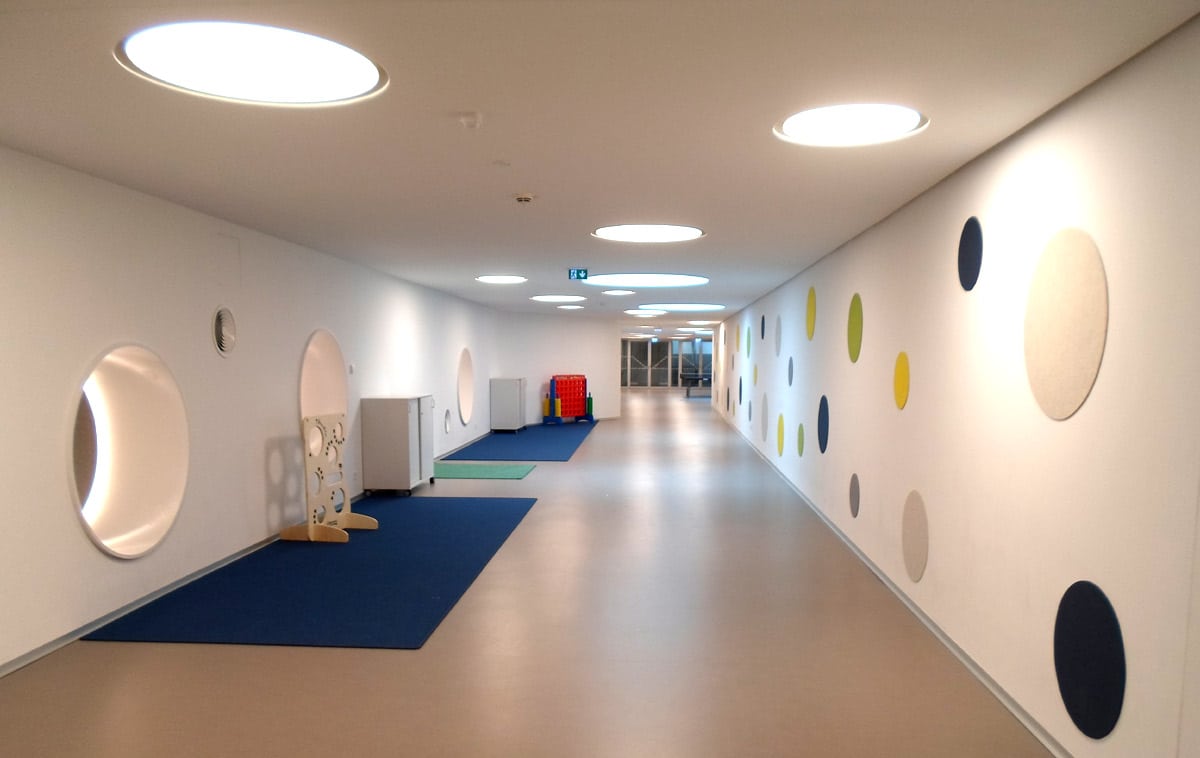

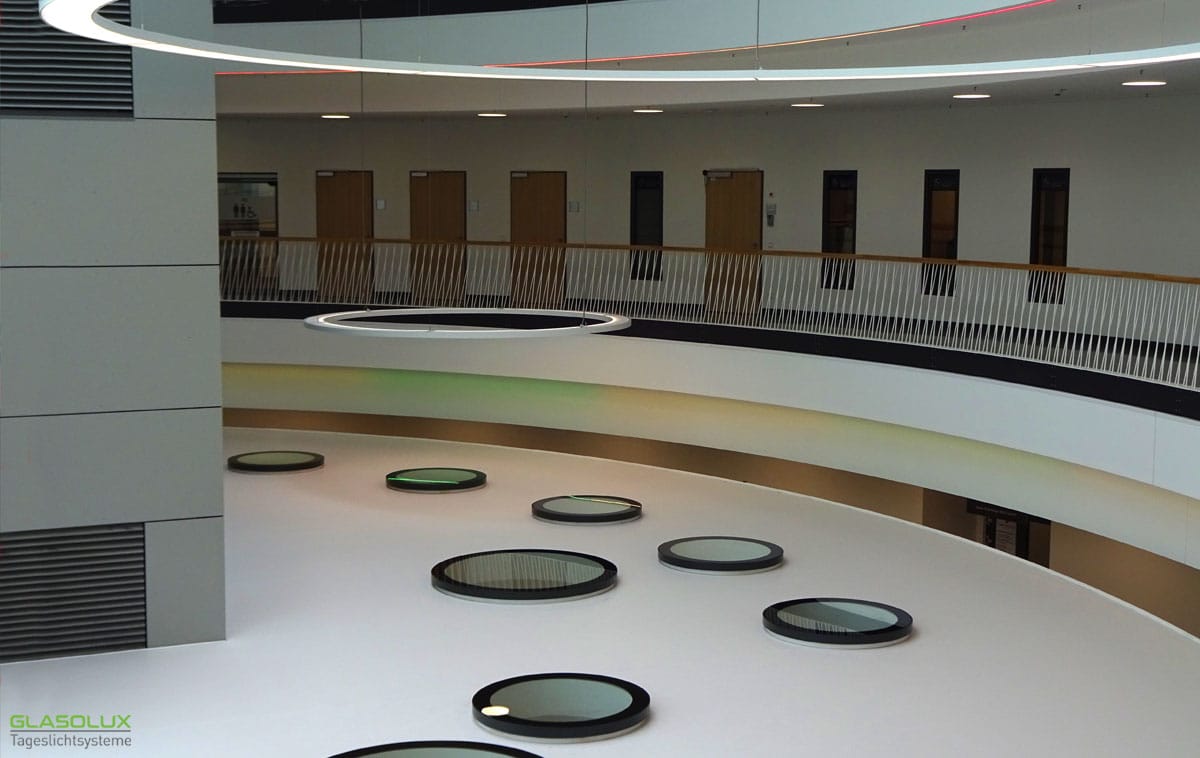

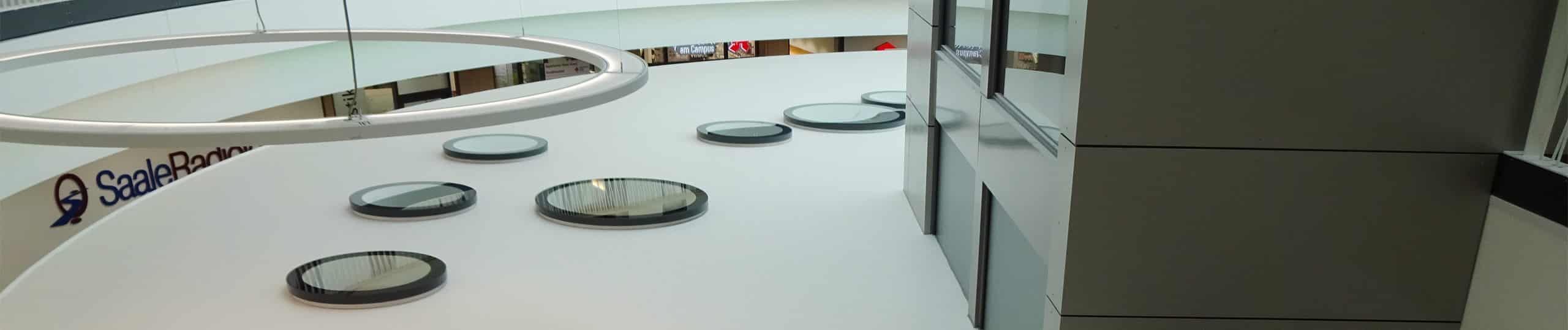

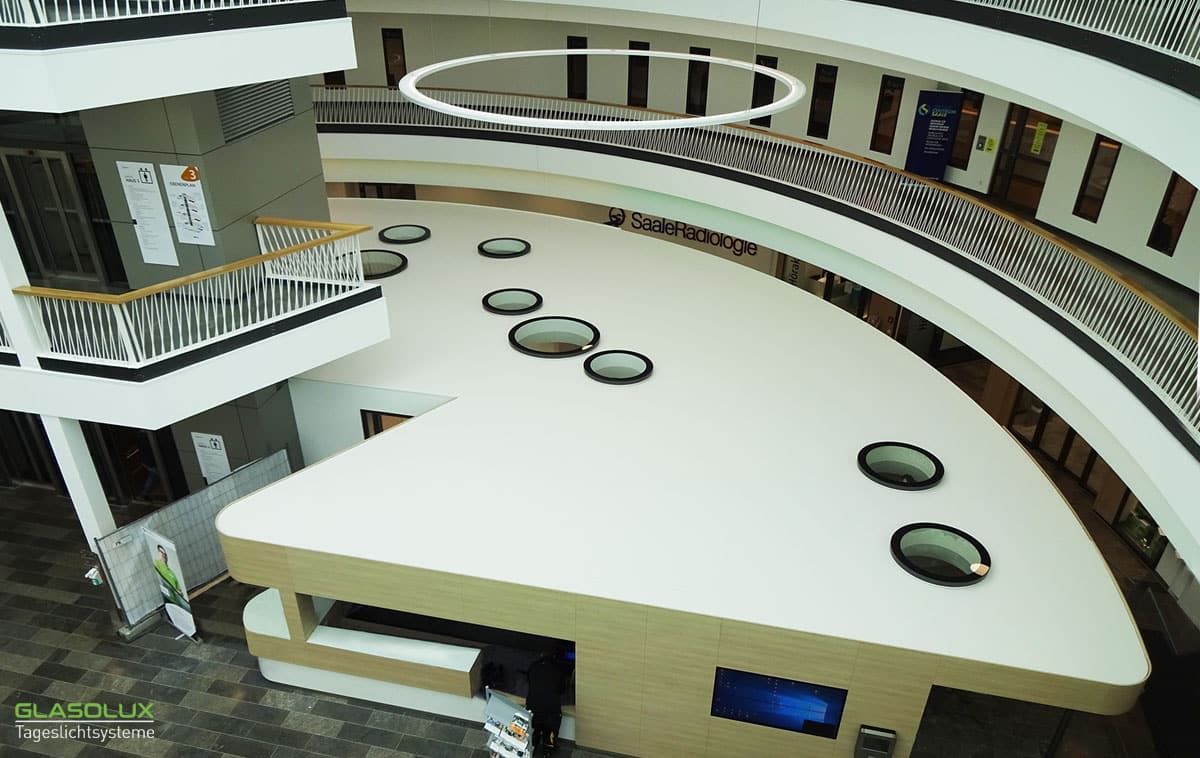

Einsatzbereiche

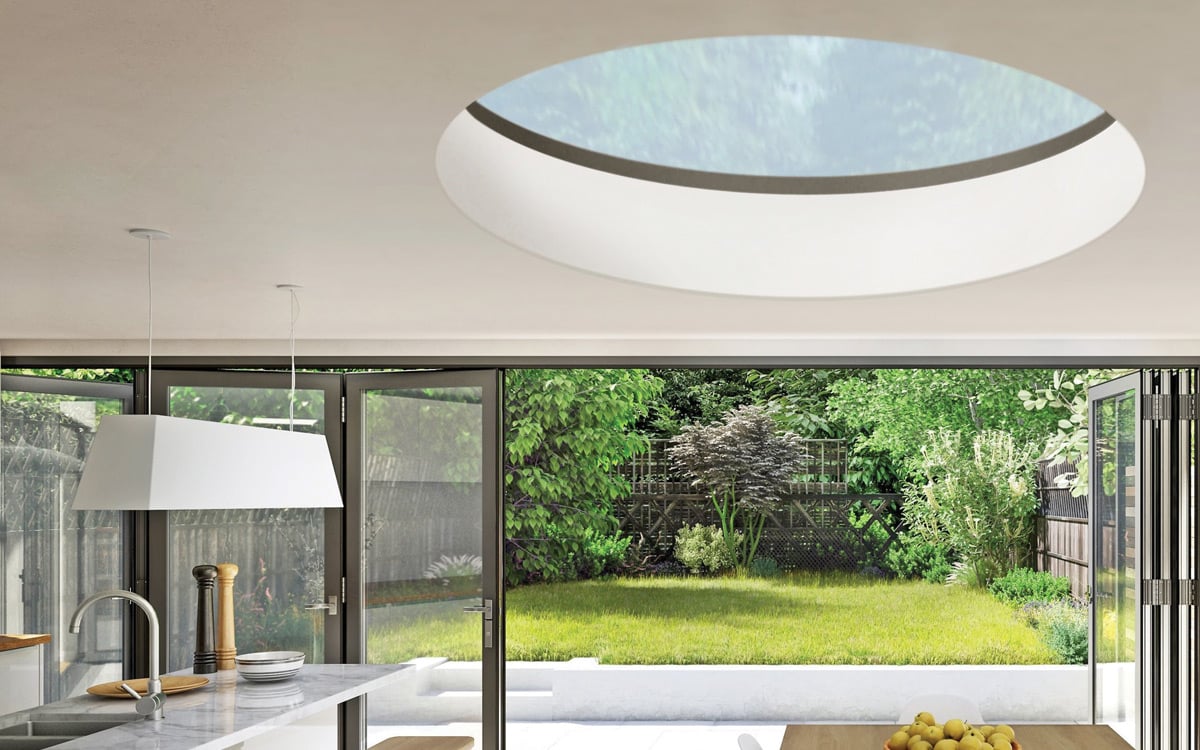

Das Himmelsauge für moderne Architektur
Schon die Römer setzten runde Oberlichter, das Oculus, bewusst am höchsten Punkt einer Kuppel ein. Das CIRCULAR wirkt elegant und zeitlos, minimalistisch wie anspruchsvoll.
Aufbau

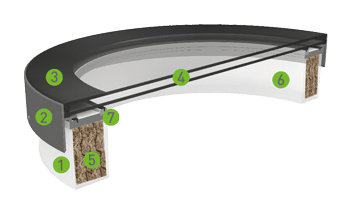

So ist das SkyVision CIRCULAR aufgebaut
-
AufsatzkranzStabile, hoch gedämmte Unterkonstruktion
-
AluminiumrahmenHöhe abhängig von der Verglasung. Verschweißt, pulverbeschichtet, Standard RAL 7043 Verkehrsgrau B
-
RandsiebdruckUmlaufende, 130 mm breite schwarze Siebdruckkante als UV-Schutz
-
IsolierglaseinheitAls Doppel- oder Dreifach-Verglasung
-
Innenseite AufsatzkranzRAL 9010 Reinweiß, andere RAL-Classic-Farben möglich
-
DichtungenUmlaufend, wasser- und winddicht
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert | 1,1 W/m²K |
|---|---|
| Luftdichtigkeit | Klasse 4, E600 Pa und darüber |
| Wasserdichtigkeit | Klasse E1200 (EN 12208) |
| Schalldämmung | ab 34 dB (EN/ISO 717-1/A1) |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |

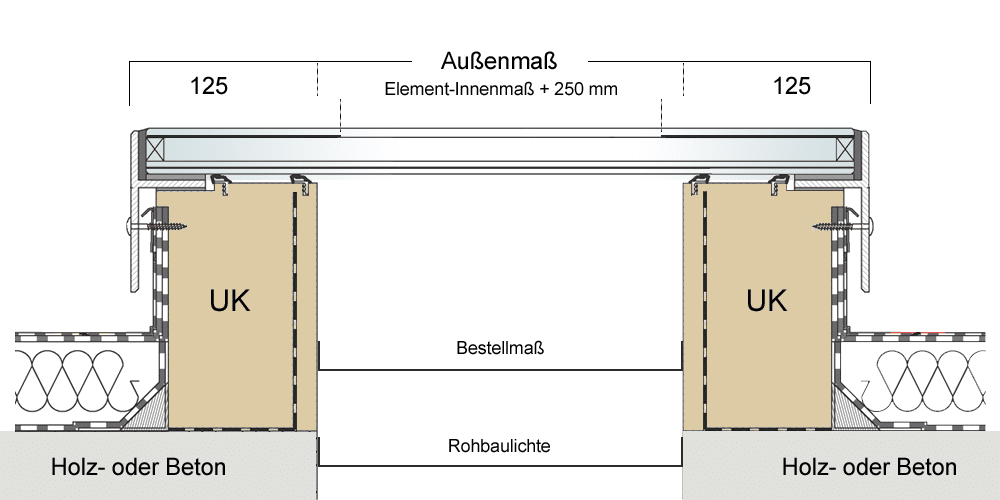

Maße
| Innendurchmesser (Rohbaulichte) | Standard 600 – 2000 mm |
|---|---|
| Höhe gesamt inkl. Aufsatzkranz | 210 – 700 mm |
| Dachneigung | 0 – 15°, optimal 4° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert* | 0,5 W/m²K |
|---|---|
| Uw-Wert | bis 1,0 W/m²K |
| Luftdichtigkeit | Klasse 4, E600 Pa und darüber |
| Wasserdichtigkeit | Klasse E1200 (EN 12208) |
| Schalldämmung | ab 34 dB (EN/ISO 717-1/A1) |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
Maße
| Innendurchmesser (Rohbaulichte) | Standard 600 – 2000 mm |
|---|---|
| Höhe gesamt inkl. Aufsatzkranz | 240 – 700 mm |
| Dachneigung | 0 – 15°, optimal 4° |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
* nach EN ISO 10077-1:2017-07, bei Durchmesser 1250 mm
Verglasung & Zubehör
Ausstattung nach Ihren Anforderungen
Verglasung
Optionales Zubehör
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
