GLASOLUX Lichtband · Flachdach
Glas-Satteldach
Modular für Gewerbe und Industrie

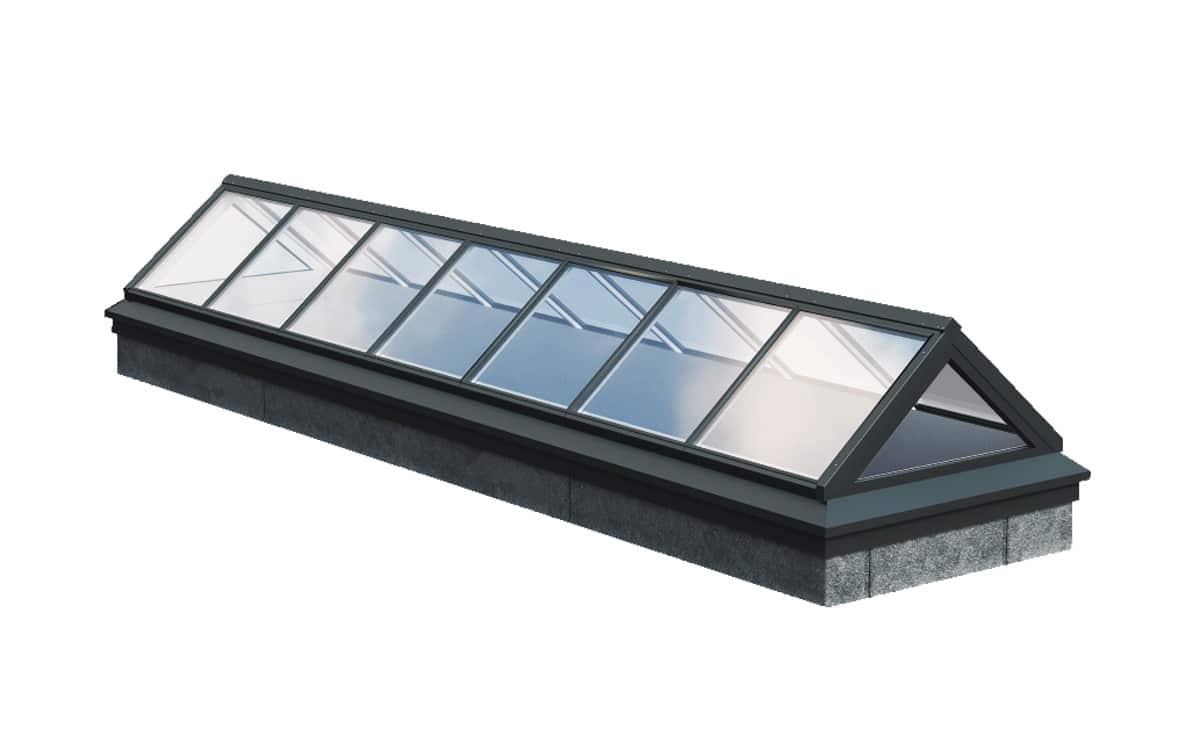

Selbsttragend und anschlussfertig: Das Satteldach-Lichtband bringt die klassische Satteldachform aufs Flachdach. Beidseitige Glasmodule ermöglichen sehr breite, große Dachverglasungen.
25 – 60°
Neigungswinkel
50 mm
Profilbreite außen (A74)
0,79
Uw-Wert W/m²K (A98)
< 60 s
RWA-Öffnung bis 750 mm
Vorteile
Satteldachform, gezielt fürs Flachdach
Geneigte Glasflächen verteilen Tageslicht gleichmäßig tief in den Raum. Im Vergleich zum Pultdach erlaubt die symmetrische Form eine breitere Gesamtverglasung.
Öffnungsvorrichtung & RWA
Lüftung und Entrauchung integriert
Öffnungsflügel sehen von außen und innen genauso aus wie feste Module. Der Kettenantrieb (24 V / 3 A) ist im Rahmen integriert, bei 3-fach Verglasung ab 645 mm.
Auf Wunsch als Rauch- und Wärmeabzugsanlage (RWA) nach EN 12101-2: Die Module öffnen in weniger als 60 Sekunden um bis zu 750 mm.
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert* | 1,05 W/m²K |
|---|---|
| Uw-Wert* | bis 1,60 W/m²K |
| Luftdurchlässigkeit** | Klasse 4 |
| Schlagregendichtheit** | Klasse E1200 |
| Widerstand gegen Windlast** | Klasse C4 |
| Schallschutz | 39 dB (EN/ISO 717-1/A1) |
| Brandverhalten | B-s1,d2 |
| Lichtdurchgang (tL) | 0,80 |
| Gesamtenergiedurchgang (g) | 0,61 |
Maße
| Breite | 250 – 1200 mm |
|---|---|
| Höhe | 250 – 2900 mm |
| Fläche | max. 2 m² |
| Profilhöhe | 74 mm |
| Ansichtsbreite außen | 50 mm |
| Ansichtsbreite innen | 40 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert* | 0,50 W/m²K |
|---|---|
| Uw-Wert* | bis 0,79 W/m²K |
| Luftdurchlässigkeit** | Klasse 4 |
| Schlagregendichtheit** | Klasse E1200 |
| Widerstand gegen Windlast** | Klasse C4 |
| Schallschutz | 39 dB (EN/ISO 717-1/A1) |
| Brandverhalten | B-s1,d2 |
| Lichtdurchgang (tL) | 0,73 |
| Gesamtenergiedurchgang (g) | 0,53 |
Maße
| Breite | 260 – 1200 mm |
|---|---|
| Höhe | 260 – 3000 mm |
| Fläche | max. 2,8 m² |
| Profilhöhe | 98 mm |
| Ansichtsbreite außen | 52 mm |
| Ansichtsbreite innen | 40 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
* nach DIN 673 · ** geprüft bis Modulgröße 800 × 2100 mm (+50 % bei Schlagregendichtheit und Luftdurchlässigkeit)
Material & Zubehör
Ausstattung nach Ihren Anforderungen
Verglasung & Rahmen
Optionales Zubehör
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Referenzen
Erfolgreiche Projekte

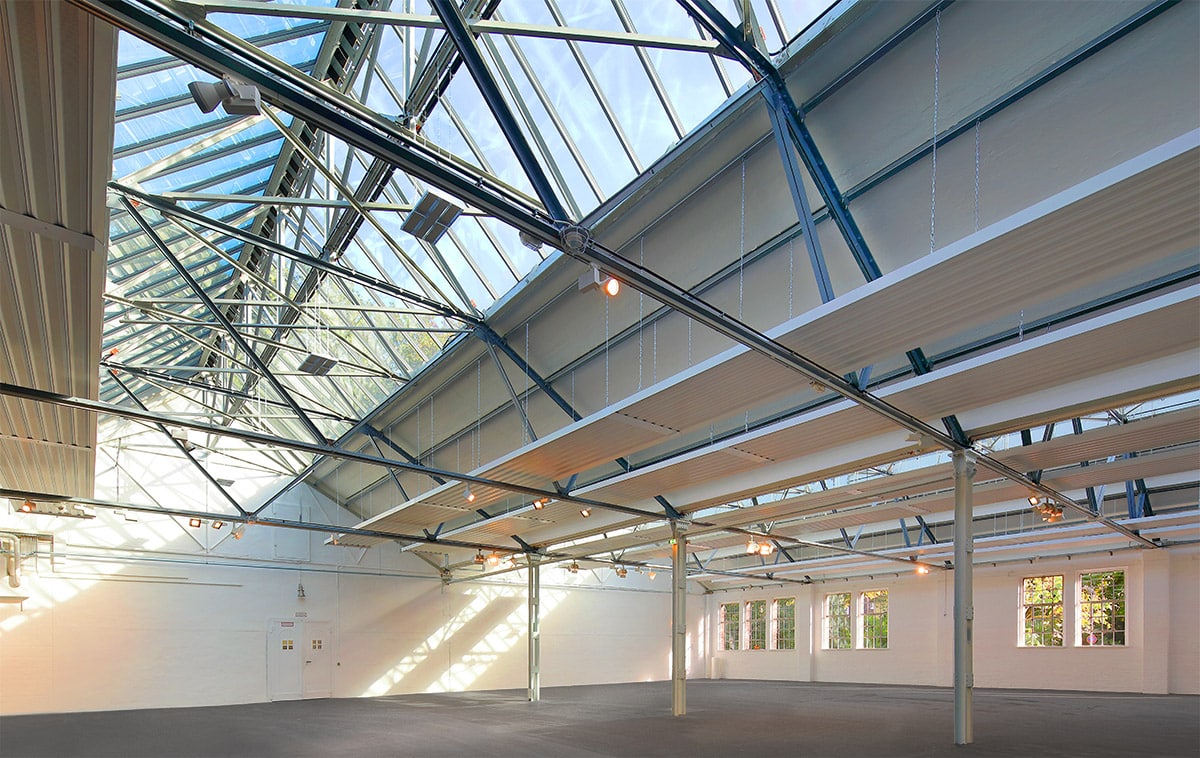

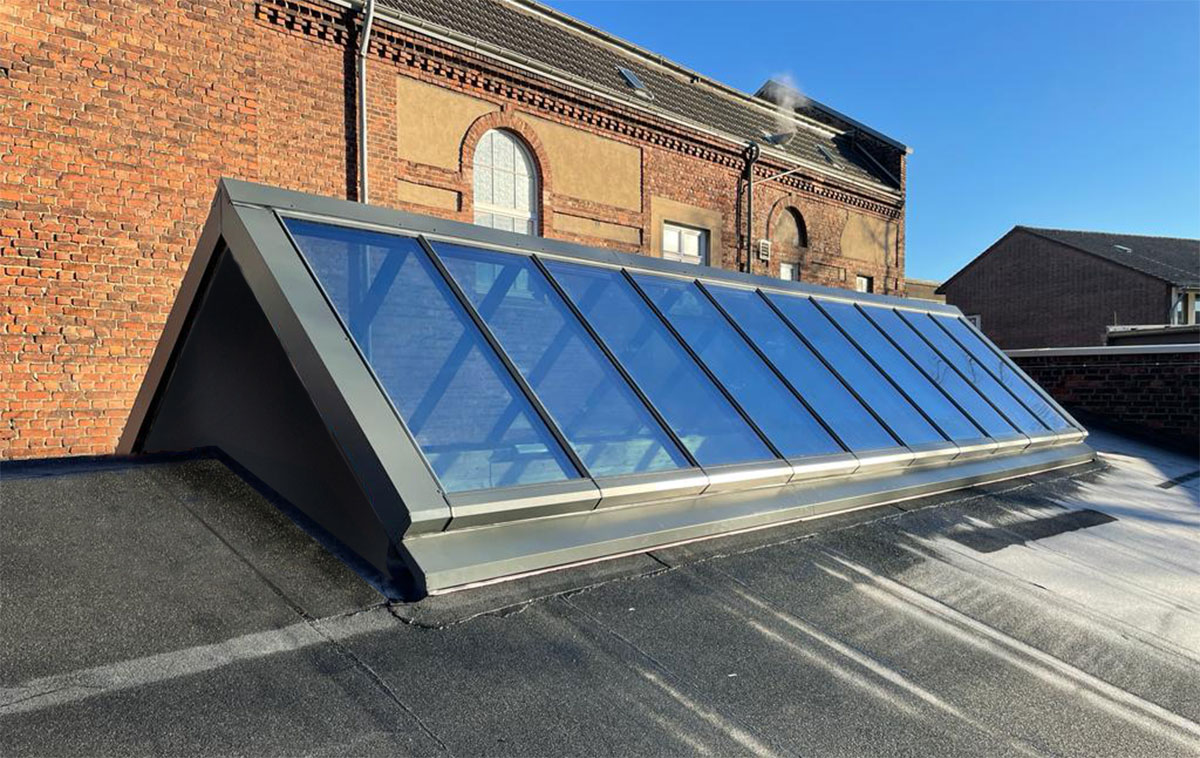

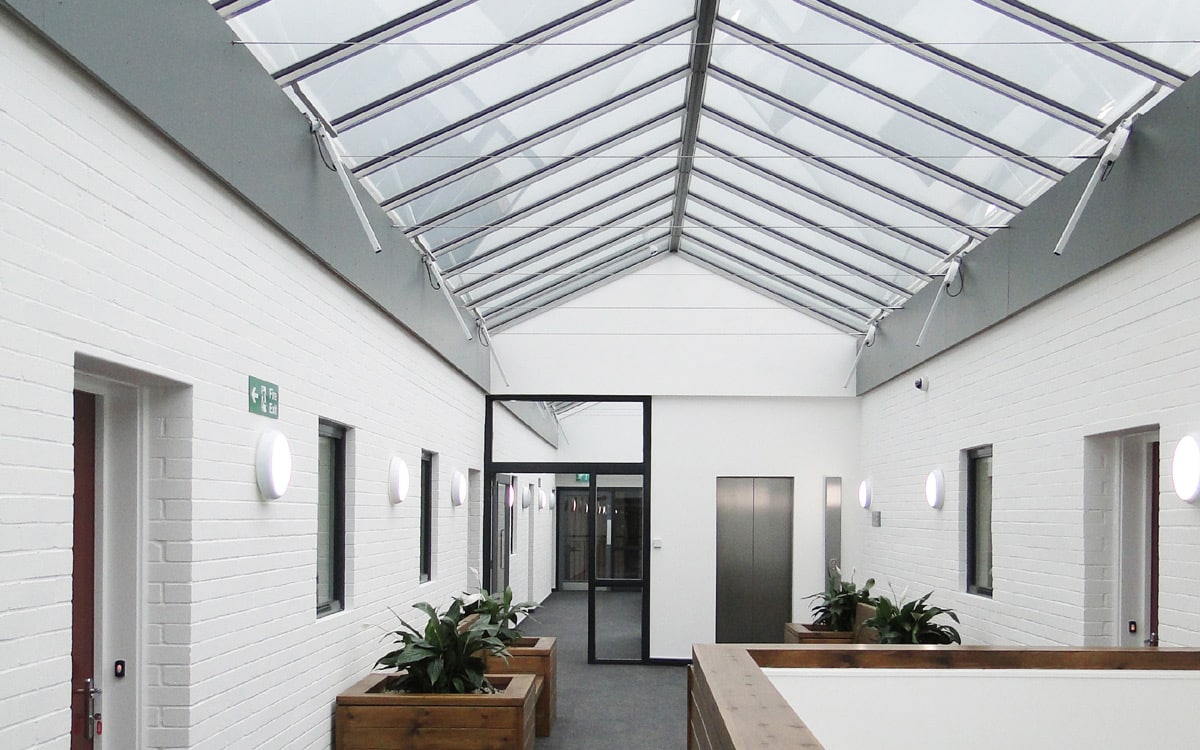

Für Gewerbe- und Industriehallen, öffentliche Gebäude wie Schulen und Krankenhäuser sowie moderne Wohnhäuser.
