GLASOLUX SkyVision · Flachdachfenster
SkyVision FIXED
Festverglastes Flachdach-Oberlicht nach Maß
Dauerhaft geschlossen, wartungsarm und hoch gedämmt: maximale Lichtausbeute ohne bewegliche Teile. Anschlussfertig mit Aufsatzkranz geliefert.
0,65
Uw-Wert W/m²K (3-fach)
0 – 15°
Dachneigung, optimal 4°
bis 4 m²
Glasfläche, Sondergrößen möglich
5 Jahre
Produktgarantie
Vorteile
Maximales Tageslicht, minimaler Aufwand

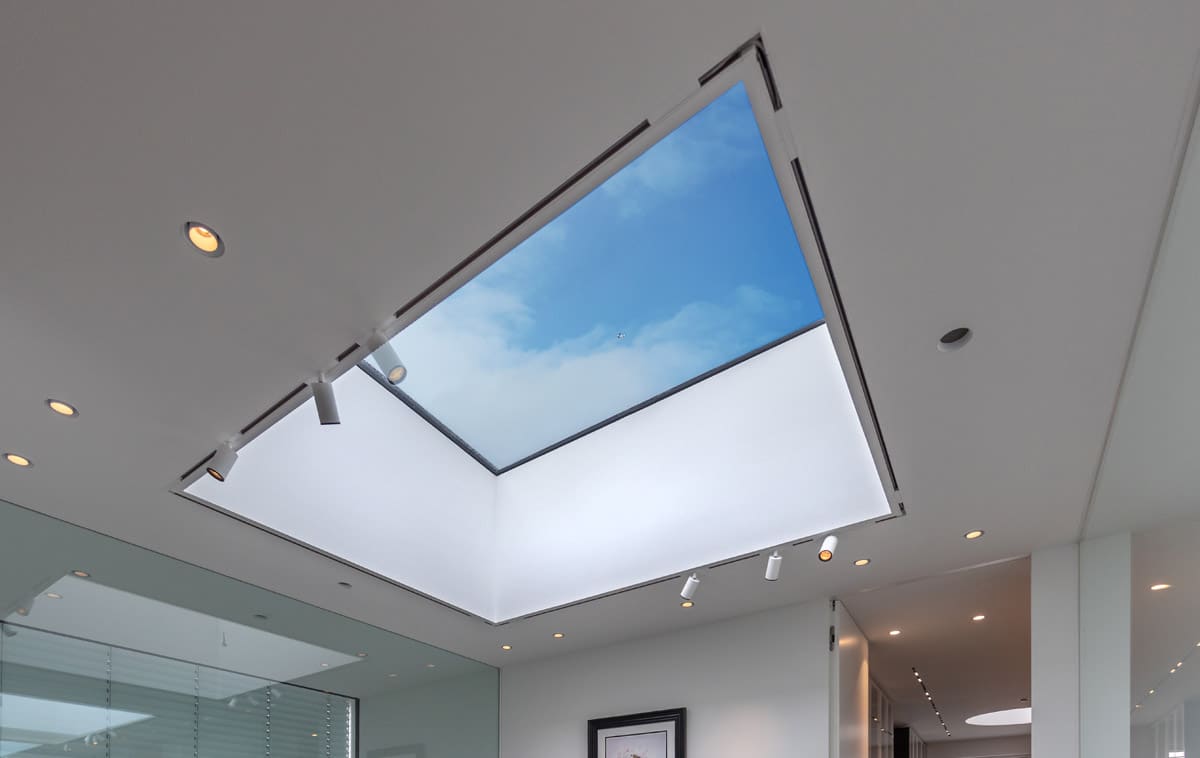

Ein festverglastes Flachdachfenster bringt viel Tageslicht in Ihre Räume, ohne die Dachfläche zu öffnen. Es senkt den Bedarf an Kunstlicht und ist dank fehlender beweglicher Teile besonders langlebig.
Design & Energieeffizienz
Klare Linien, verdeckter Rahmen
Die großzügige Verglasung mit umlaufender, 115 mm breiter Siebdruckkante sorgt für optimalen Lichteinfall und schützt die Dichtungen vor UV-Strahlung. Der stabile Aluminiumrahmen fügt sich in jede moderne Flachdacharchitektur ein.
Aufbau

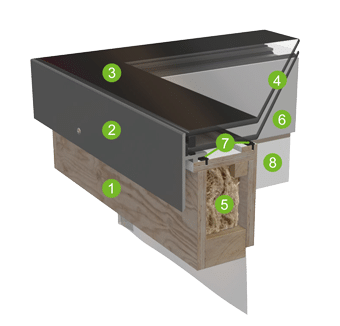

So ist das SkyVision FIXED aufgebaut

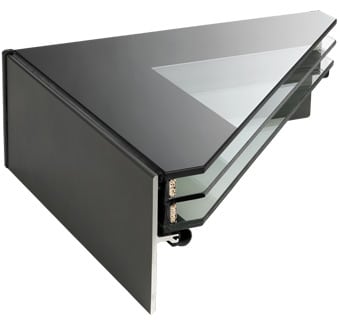

Querschnitt FIXED, 2-fach Verglasung
-
AufsatzkranzStabile, hoch gedämmte Unterkonstruktion
-
AluminiumrahmenVerschweißte Ecken, pulverbeschichtet, Standard RAL 7043 Verkehrsgrau B
-
RandsiebdruckUmlaufende, 130 mm breite schwarze Siebdruckkante als UV-Schutz
-
IsolierglaseinheitAls Doppel- oder Dreifach-Verglasung
-
DämmungMineralwolle, Blauer Engel zertifiziert
-
Innenseite AufsatzkranzRAL 9010 Reinweiß, andere RAL-Classic-Farben möglich
-
DichtungenUmlaufend, wasser- und winddicht
-
AnarbeitungBauseitig
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert | 1,10 W/m²K |
|---|---|
| Uw-Wert | bis 0,97 W/m²K |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | Klasse E1200 (EN 12208) |
| Schalldämmung | ab 34 dB (EN/ISO 717-1/A1) |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |
Min / Max Maße
| Breite | 250 – 3000 mm |
|---|---|
| Länge | 250 – 3000 mm |
| Fläche | max. 4 m²* |

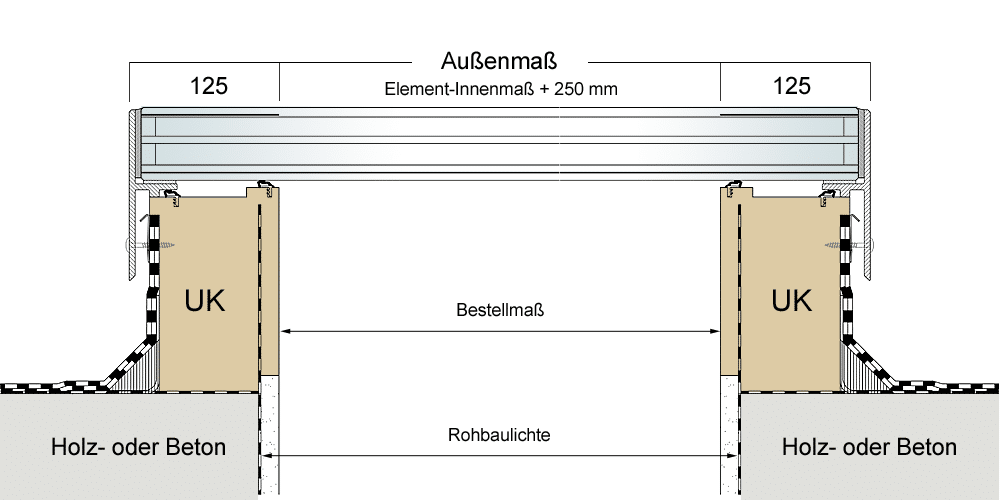

| Höhe Aufsatzkranz | 210 – 750 mm |
* Keine absoluten Maximalwerte: Die Statik bestimmt die Glasfläche. Deutlich größere Verglasungen sind realisierbar.

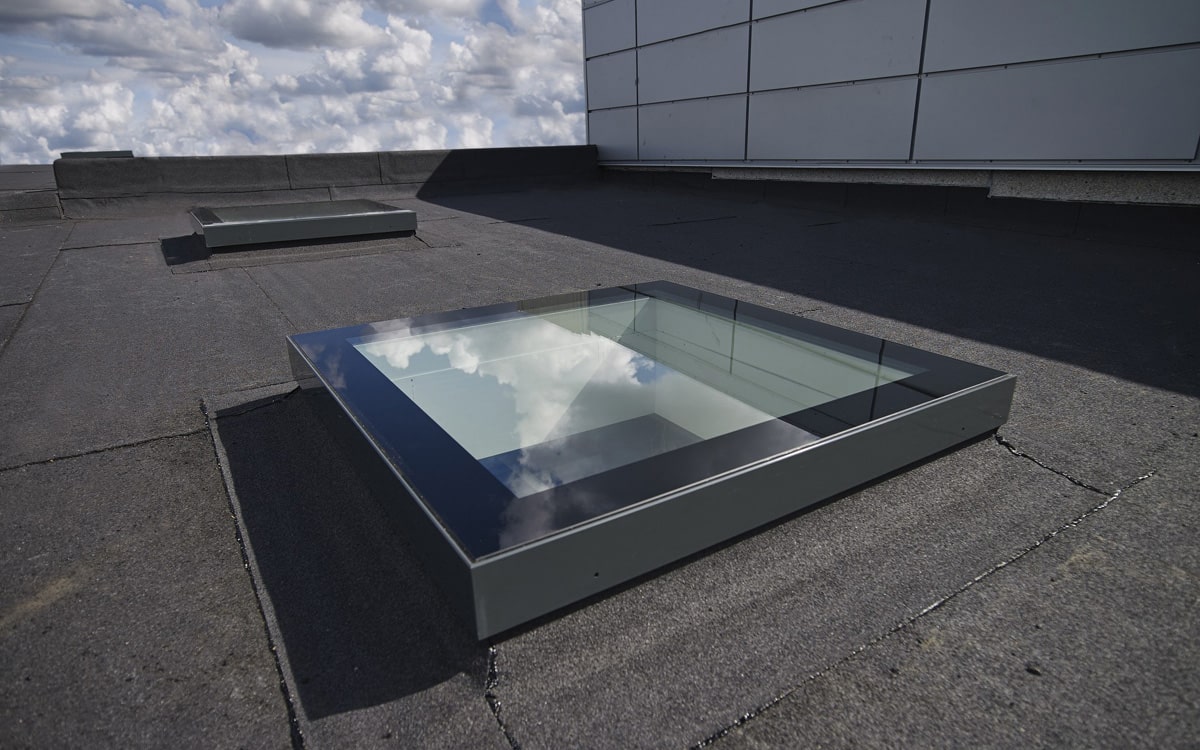

NeigungGeeignet für Dachneigungen von 0 bis 15°, optimal sind 4°.
Leistungswerte
| Ug-Wert | 0,70 W/m²K |
|---|---|
| Uw-Wert | bis 0,65 W/m²K |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | Klasse E1200 (EN 12208) |
| Schalldämmung | ab 34 dB (EN/ISO 717-1/A1) |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
Min / Max Maße
| Breite | 250 – 3000 mm |
|---|---|
| Länge | 250 – 3000 mm |
| Fläche | max. 4 m²* |
| Höhe Aufsatzkranz | 240 – 750 mm |
* Keine absoluten Maximalwerte: Die Statik bestimmt die Glasfläche. Deutlich größere Verglasungen sind realisierbar.
NeigungGeeignet für Dachneigungen von 0 bis 15°, optimal sind 4°.
Verglasung & Zubehör
Ausstattung nach Ihren Anforderungen
Verglasung
CE5 Jahre GarantieGLASOLUX SkyVision trägt das CE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Downloads
Zeichnungen und Anleitungen
