GLASOLUX Brandschutz · Flachdach

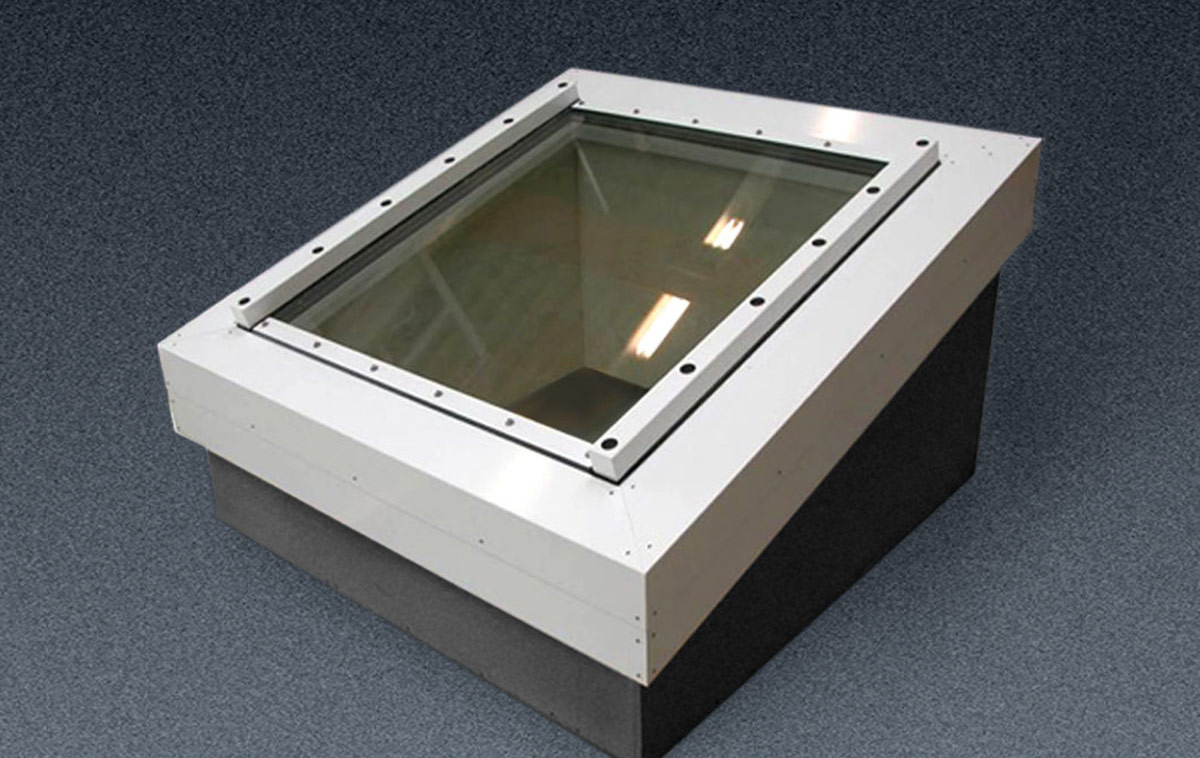

Brandschutz-Oberlicht
Für Flachdächer: rechteckig, rund, asymmetrisch
Design-Oberlichter und Lichtkuppeln mit Brandschutzglas nach DIN 4102-13. Der Form sind keine Grenzen gesetzt: von rechtwinklig über rund bis zur freien Form.
F30 / F90
EI 30 und EI 90
30 / 90 min
Schutz vor Hitzestrahlung und Feuer
1200 × 2400
max. Modul in mm (F90)
10 Jahre
Garantie auf Brandschutzglas
Brandschutzfenster
Vorteile
Tageslicht von oben, sicher im Brandfall
Brandschutzverglasung ist bei festverglasten Flachdachfenstern ebenso möglich wie bei begehbaren Oberlichtern.
Formen

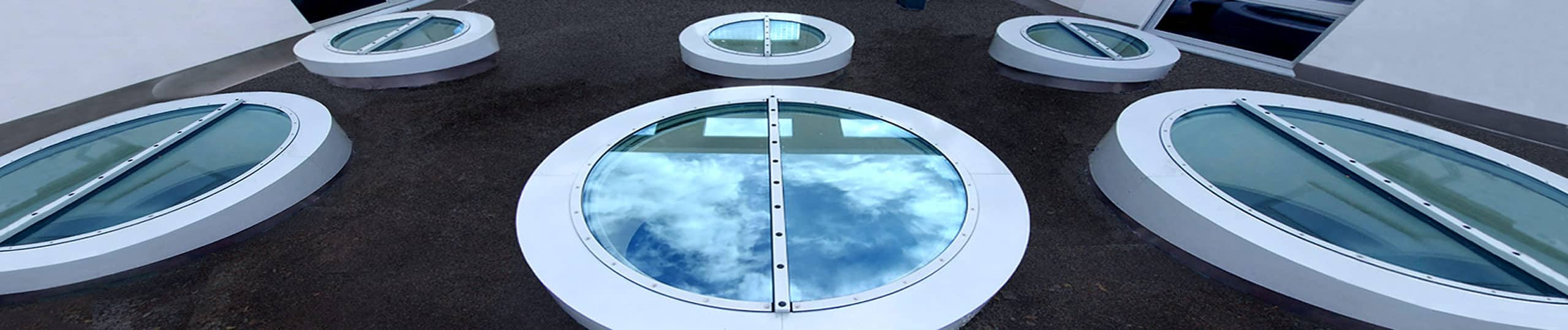

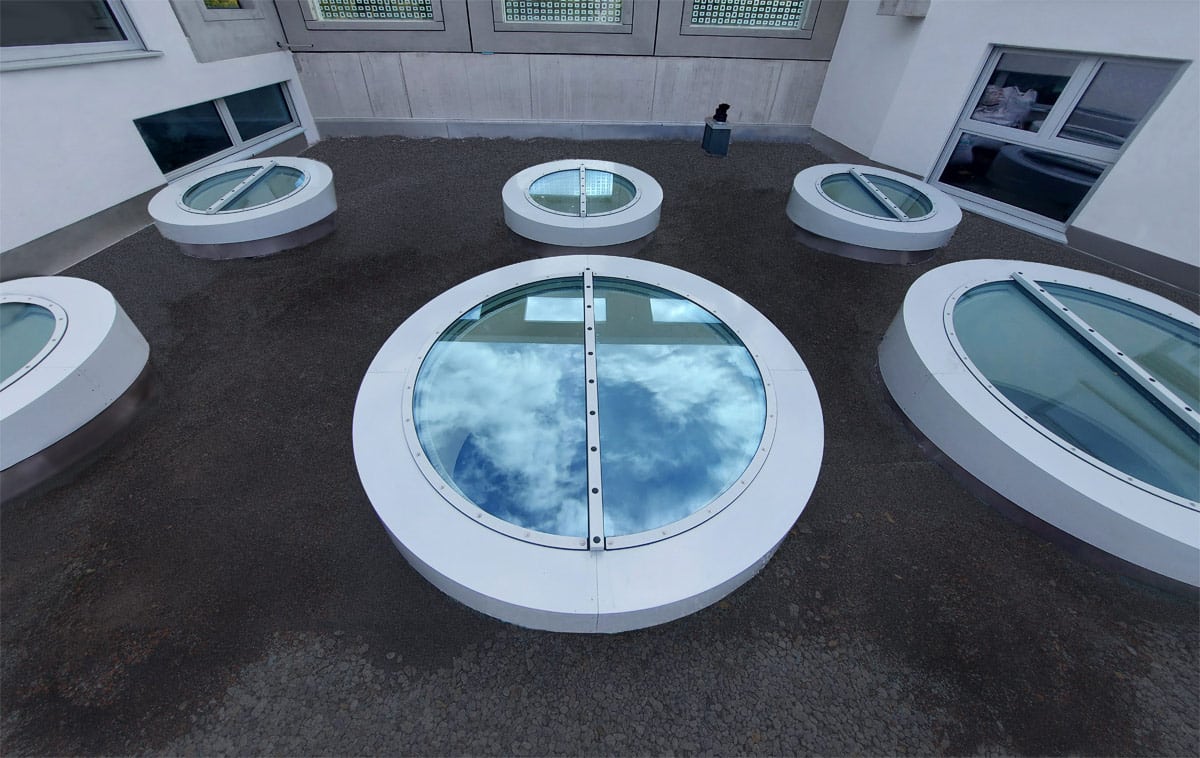

Rechteckig, rund oder asymmetrisch
Das Material
Pilkington Brandschutz-Isolierglas
Verbund-Sicherheitsglas mit zwischenliegenden Brandschutzschichten, einer splitterbindenden Folie raumseitig und einer ESG-Außenscheibe. Im Brandfall bilden Glas und Schaum einen thermisch isolierenden Block.
Innerhalb der Feuerwiderstandsklasse steigt die Oberflächentemperatur im Mittel um nicht mehr als 140 K über die Ausgangstemperatur (Normbrandversuche nach DIN 4102 bzw. EN 1363).
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert* | 1,1 W/m²K |
|---|---|
| Uf-Wert | 1,7 W/m²K |
| Schalldämmwert Rw | 40 dB |
| Brandverhalten | feuerhemmend F30 (EI 30) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL) | bis 64 % |
| Gesamtenergiedurchgang (g) | bis 22 % |
Maße
| Länge | max. 1080 mm |
|---|---|
| Breite | max. 2080 mm |
| Elementdicke | ca. 44 mm (SZR 12 mm, ± 2 mm) |
| Elementgewicht | ca. 77 kg/m² |
| Profil-Ansichtsbreite außen | 60 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert* | 1,1 W/m²K |
|---|---|
| Uf-Wert | 1,7 W/m²K |
| Schalldämmwert Rw | 46 dB (SZR 12) |
| Brandverhalten | feuerbeständig F90 (EI 90) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL) | bis 63 % |
| Gesamtenergiedurchgang (g) | bis 22 % |
Maße
| Länge | max. 1200 mm |
|---|---|
| Breite | max. 2400 mm |
| Elementdicke | ca. 69 mm (SZR 12 mm, ± 3 mm) |
| Elementgewicht | ca. 134 kg/m² |
| Profil-Ansichtsbreite außen | 60 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
* nach DIN EN 673
Rahmen & Garantie
Ausstattung nach Ihren Anforderungen
Verglasung & Rahmen
Rahmenprofile
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
