GLASOLUX SkyVision · Flachdachfenster

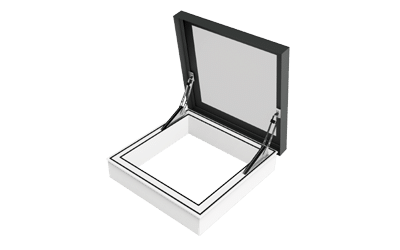

SkyVision ACCESS
Flachdachfenster mit Dachausstieg und Rauchabzug
Das Service-Oberlicht für Dachausstieg, Servicezugang und Entrauchung. Ein verdeckt liegender Klapparm-Antrieb öffnet es stufenlos bis 75°.
75°
Öffnungswinkel, stufenlos
1800 × 1000
max. Größe in mm (L × B)
1000 N
Leistung bei Entrauchung
0,65
Uw-Wert W/m²K (3-fach)
Vorteile

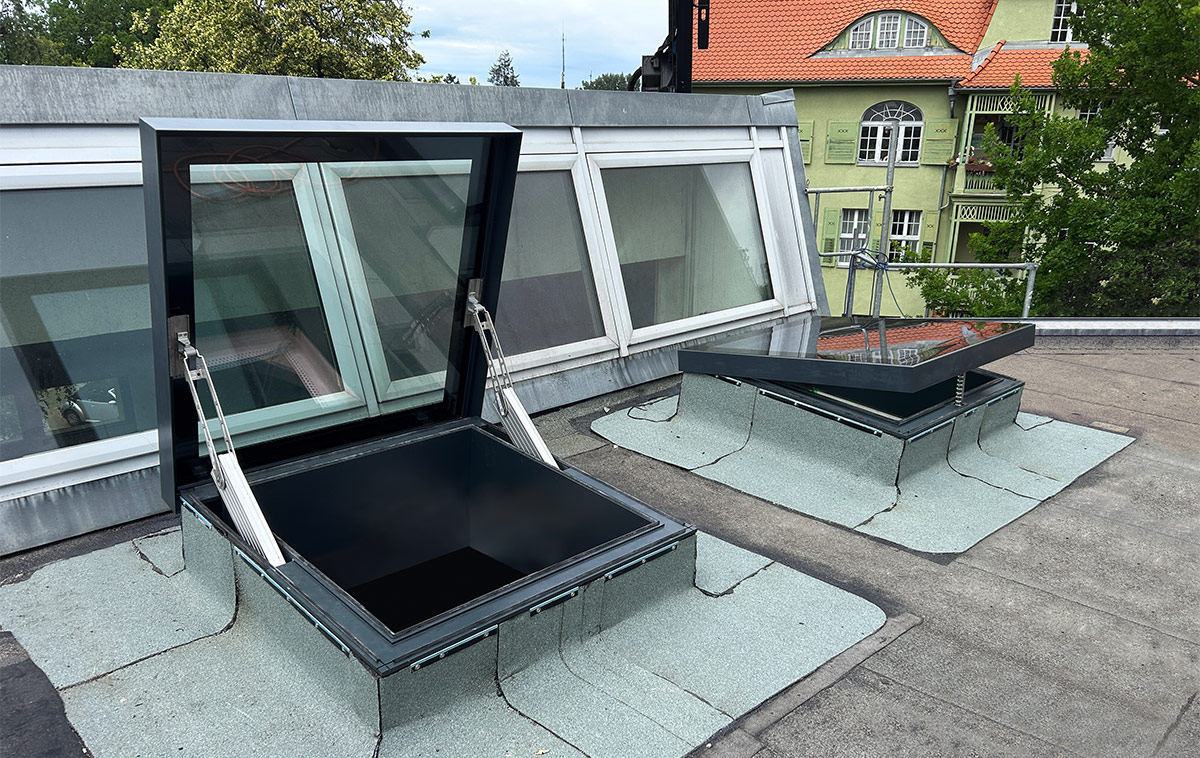

Ausstieg, Lüftung und Rauchabzug in einem

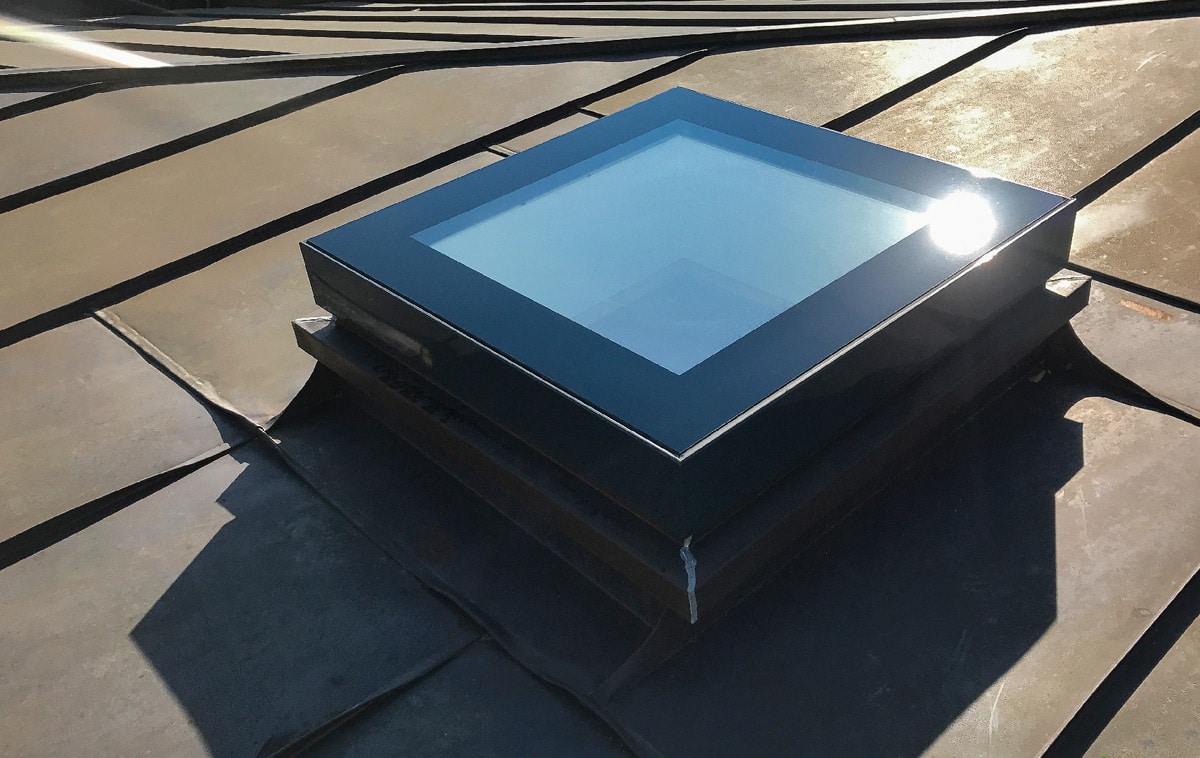

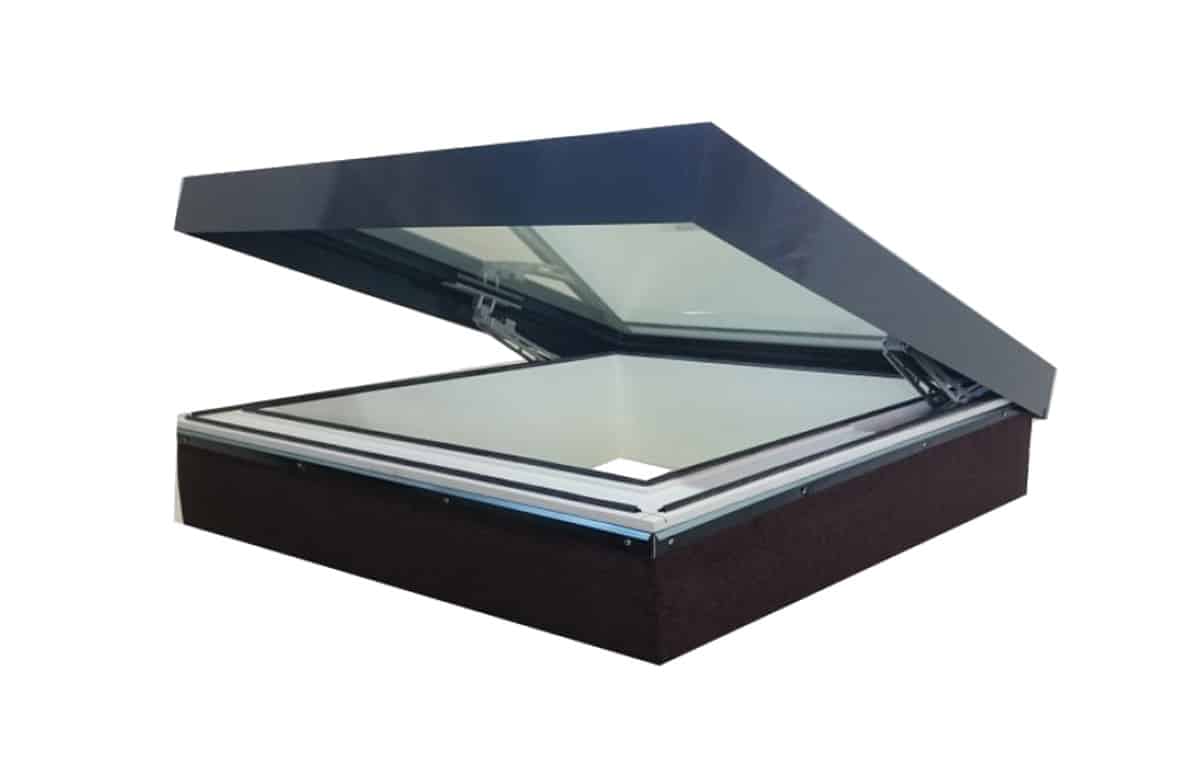

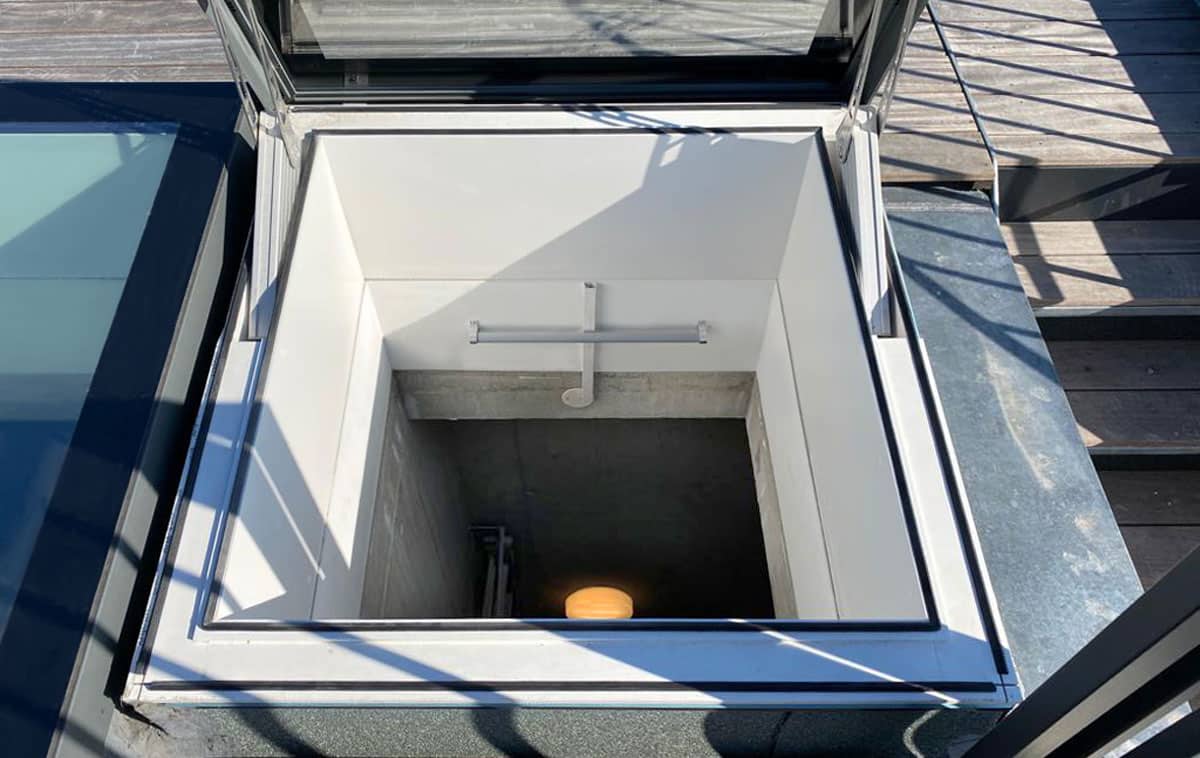

Das ACCESS ist ein effizienter Rauchabzug und dient zugleich als Ausstiegsfenster: ein diskreter Dachausstieg und Servicezugang für Hauswarte und Sicherheitsdienste.

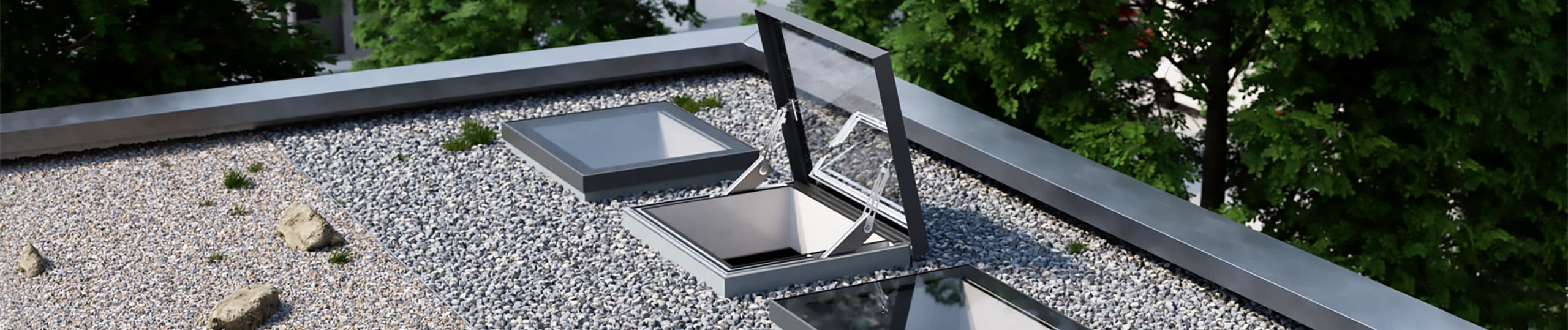

ACCESS in Aktion

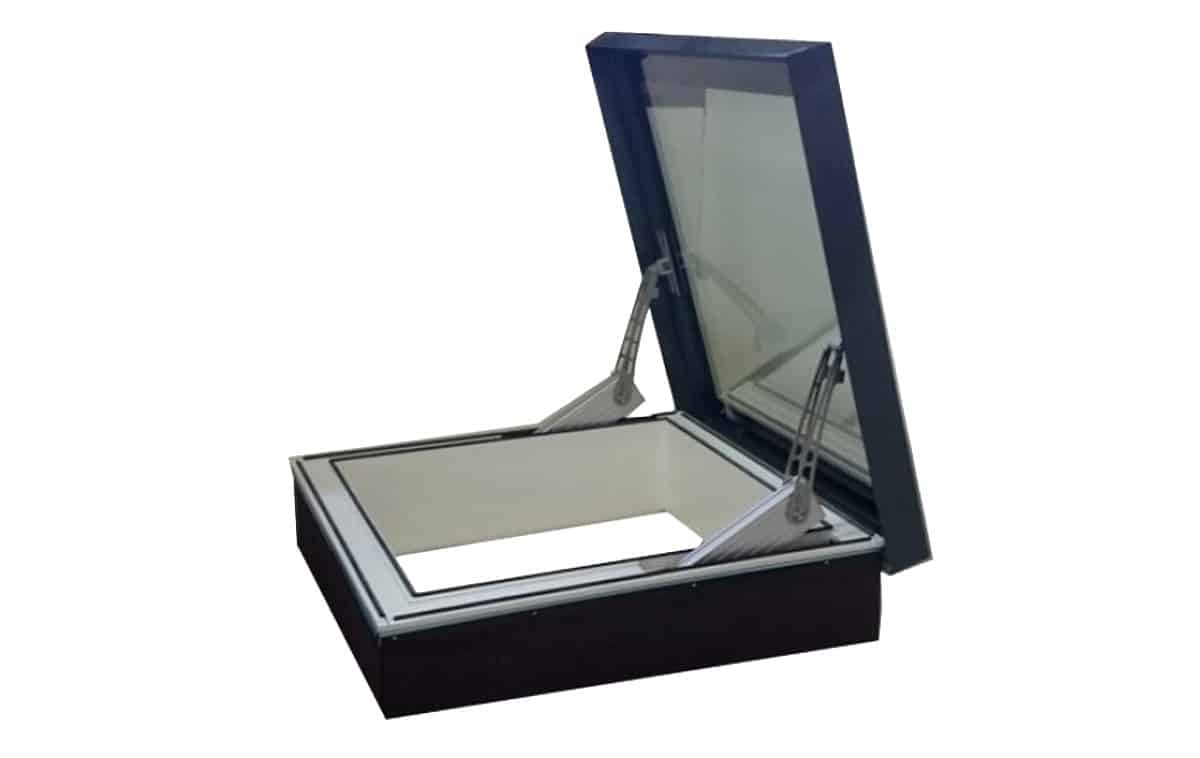

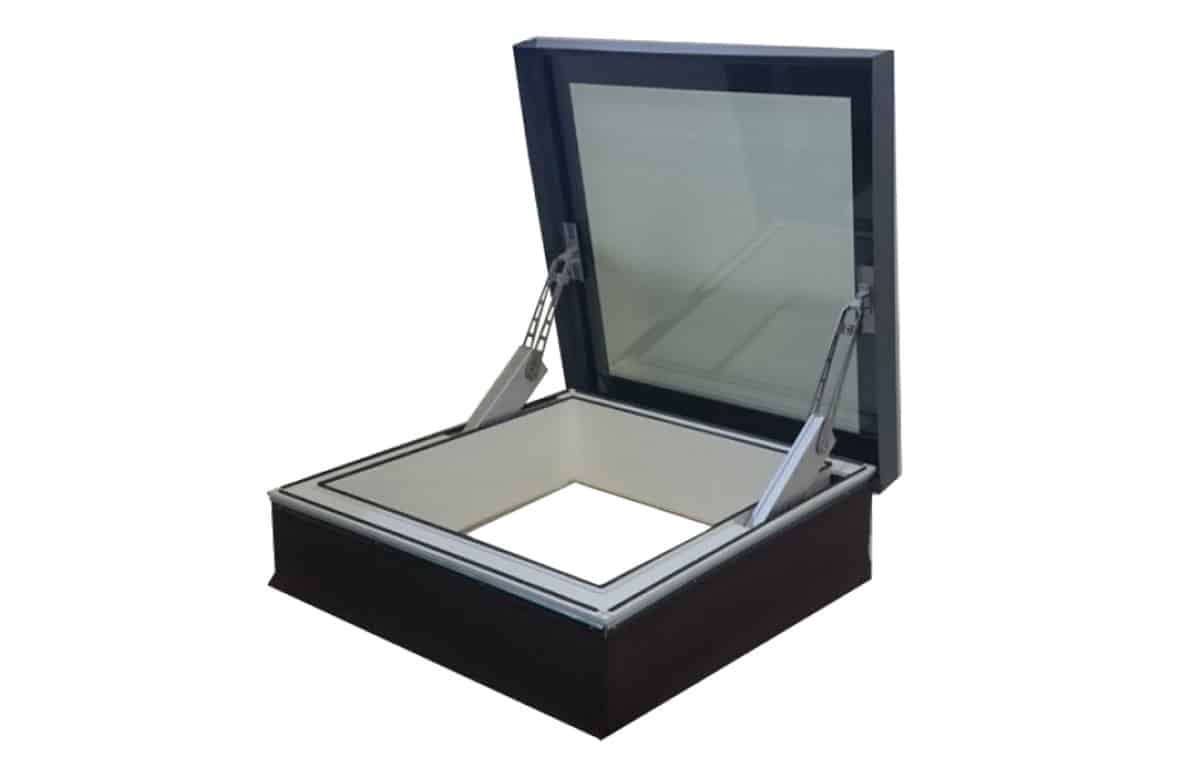

Öffnet stufenlos bis 75°

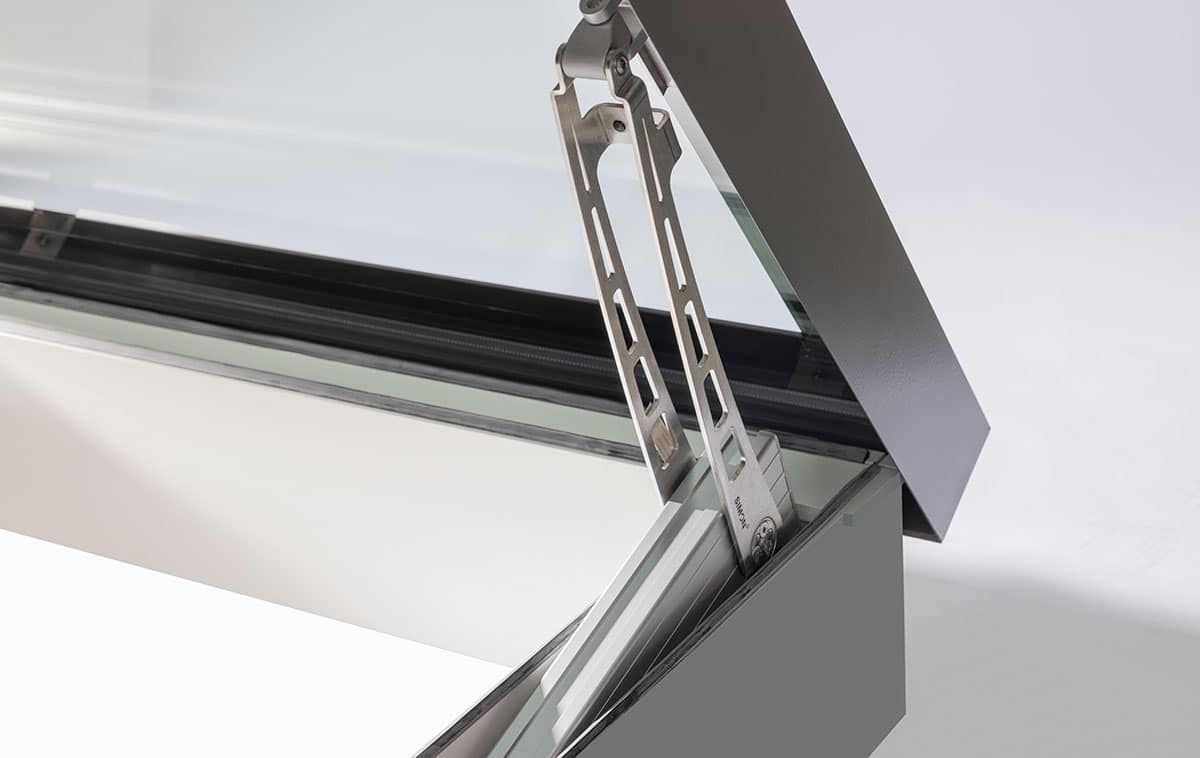

Der verdeckt liegende Klapparm-Antrieb öffnet das Ausstiegsfenster stufenlos. Für Lüftung arbeitet er mit 800 N, für die Entrauchung mit 1000 N.
Erhältlich mit 2- und 3-fach-Verglasung. Als Rauchabzug ist das ACCESS nur im Festformat 1000 × 1000 mm verfügbar.
Aufbau

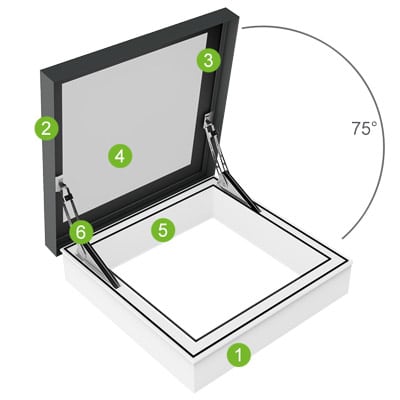

So ist das SkyVision ACCESS aufgebaut
-
AufsatzkranzStabile, hoch gedämmte Unterkonstruktion mit versteckt integriertem Motor
-

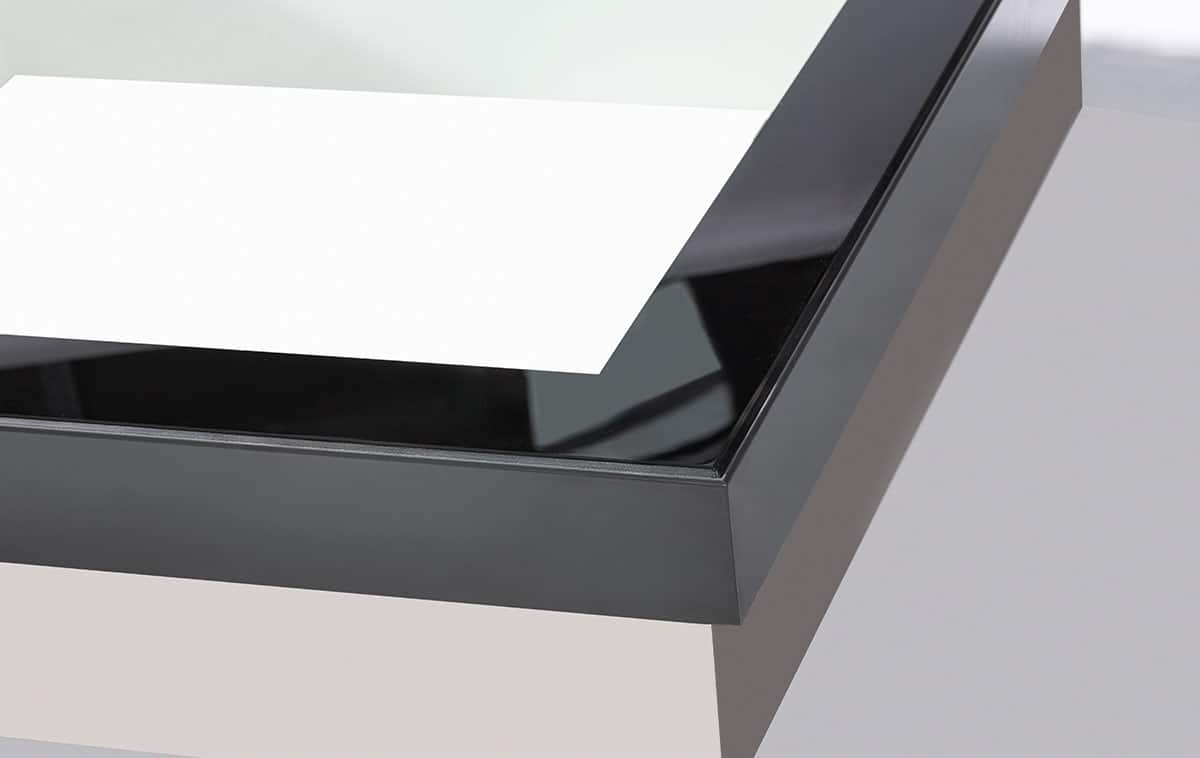

AluminiumrahmenHöhe abhängig von der Verglasung. Verschweißte Ecken, pulverbeschichtet, Standard RAL 7043 Verkehrsgrau B
-
RandsiebdruckUmlaufende, 130 mm breite schwarze Siebdruckkante als UV-Schutz
-
IsolierglaseinheitAls Doppel- oder Dreifach-Verglasung
-
Innenseite AufsatzkranzRAL 9010 Reinweiß, andere RAL-Classic-Farben möglich
-
AntriebVerdeckt liegender Klapparm-Antrieb, 24 V
-
ÖffnungswinkelStufenlos bis 75°
-
DämmungMineralwolle, Blauer Engel zertifiziert
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert | 1,10 W/m²K |
|---|---|
| Uw-Wert | bis 0,97 W/m²K |
| Leistung | 800 N (Lüftung) oder 1000 N (Entrauchung) |
| Öffnungswinkel | stufenlos bis 75° |
| Antrieb | verdeckt liegender Klapparm-Antrieb (24 V) |
| Luftdichtigkeit | Klasse 4, E600 Pa und darüber |
| Wasserdichtigkeit | Klasse E1200 (EN 12208) |
| Schalldämmung | ab 34 dB (EN/ISO 717-1/A1) |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |
Maße
| Lange Seite | 1000 – 1800 mm |
|---|---|
| Kurze Seite | 1000 mm |
| Höhe Aufsatzkranz | 291 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert | 0,70 W/m²K |
|---|---|
| Uw-Wert | bis 0,65 W/m²K |
| Leistung | 800 N (Lüftung) oder 1000 N (Entrauchung) |
| Öffnungswinkel | stufenlos bis 75° |
| Antrieb | verdeckt liegender Klapparm-Antrieb (24 V) |
| Luftdichtigkeit | Klasse 4, E600 Pa und darüber |
| Wasserdichtigkeit | Klasse E1200 (EN 12208) |
| Schalldämmung | ab 34 dB (EN/ISO 717-1/A1) |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
Maße
| Lange Seite | 1000 – 1800 mm |
|---|---|
| Kurze Seite | 1000 mm |
| Höhe Aufsatzkranz | 291 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Ausstiegsfenster, 2- und 3-fach*
Verglasung & Zubehör
Ausstattung nach Ihren Anforderungen
Verglasung
Optionales Zubehör
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Downloads
Zeichnungen und Anleitungen
Technische Zeichnungen
2-fach verglast
MotorseitePDFMotorseiteDWGÖffnungsseitePDFÖffnungsseiteDWGScharnierseitePDFScharnierseiteDWG
Technische Zeichnungen
3-fach verglast
MotorseitePDFMotorseiteDWGÖffnungsseitePDFÖffnungsseiteDWGScharnierseitePDFScharnierseiteDWG
Montage
Die ACCESS-Montageanleitung wird zurzeit überarbeitet.
