GLASOLUX Brandschutz · Begehbar
Begehbare Brandschutzfenster
Mit baurechtlicher Zulassung nach DIN 4102-13

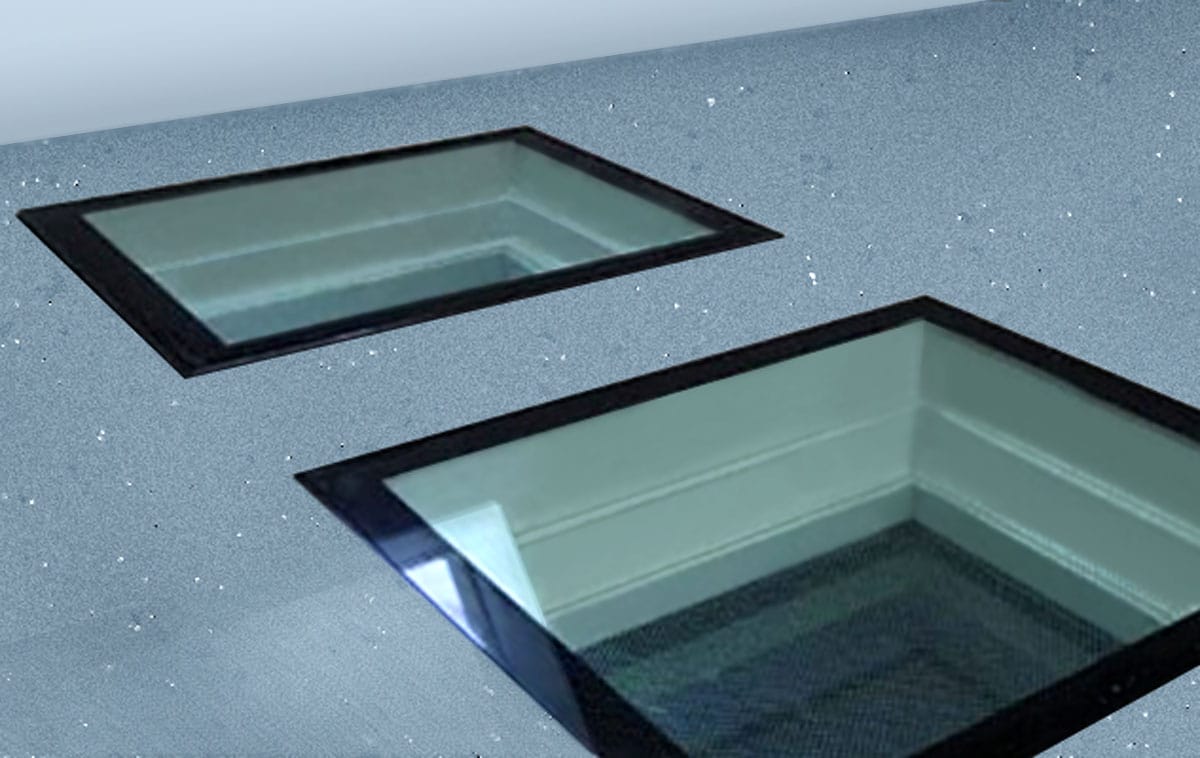

Feuerhemmende bzw. feuerbeständige Verglasung zum unteren Raum, darüber eine begehbare SkyVision WALK-ON Flachdachverglasung. Im Vergleich zu einteiligen Oberlichtern mit vorhandener baurechtlicher Zulassung.
F30 / F90
EI 30 und EI 90
500 kg/m²
geprüfte Tragfähigkeit
1200 × 2400
max. Modul in mm (F90)
10 Jahre
Garantie auf Brandschutzglas
Brandschutzfenster
Vorteile
Brandschutz und begehbares Glas in einem System
Die vorhandene baurechtliche Zulassung ist besonders für kommunale und öffentliche Gebäude mit hohen Brandschutzauflagen von großer Bedeutung.
Das Material
Pilkington Brandschutz-Isolierglas
Verbund-Sicherheitsglas mit zwischenliegenden Brandschutzschichten, einer splitterbindenden Folie raumseitig und einer ESG-Außenscheibe. Im Brandfall bilden Glas und Schaum einen thermisch isolierenden Block.
Innerhalb der Feuerwiderstandsklasse steigt die Oberflächentemperatur im Mittel um nicht mehr als 140 K über die Ausgangstemperatur (Normbrandversuche nach DIN 4102-13 bzw. EN 1363).
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert* | 1,1 W/m²K |
|---|---|
| Uf-Wert | 1,7 W/m²K |
| Schalldämmwert Rw | 40 dB |
| Brandverhalten | feuerhemmend F30 (EI 30) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL) | bis 64 % |
| Gesamtenergiedurchgang (g) | bis 22 % |
Maße
| Länge | max. 1080 mm |
|---|---|
| Breite | max. 2080 mm |
| Elementdicke | ca. 44 mm (SZR 12 mm, ± 2 mm) |
| Elementgewicht | ca. 77 kg/m² |
| Profil-Ansichtsbreite außen | 60 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert* | 1,1 W/m²K |
|---|---|
| Uf-Wert | 1,7 W/m²K |
| Schalldämmwert Rw | 46 dB (SZR 12) |
| Brandverhalten | feuerbeständig F90 (EI 90) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL) | bis 63 % |
| Gesamtenergiedurchgang (g) | bis 22 % |
Maße
| Länge | max. 1200 mm |
|---|---|
| Breite | max. 2400 mm |
| Elementdicke | ca. 69 mm (SZR 12 mm, ± 3 mm) |
| Elementgewicht | ca. 134 kg/m² |
| Profil-Ansichtsbreite außen | 60 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
* nach DIN EN 673
Technische Daten WALK-ON
Die begehbare Lage obenauf
2-fach Verglasung
| Ug-Wert | 1,30 W/m²K |
|---|---|
| Uw-Wert | bis 1,06 W/m²K |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |
3-fach Verglasung
| Ug-Wert | 0,6 W/m²K |
|---|---|
| Uw-Wert | bis 1,1 W/m²K |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
Für beide Varianten
| Tragfähigkeit | geprüft 500 kg/m² |
|---|---|
| Luftdichtigkeit | Klasse 4, E600 Pa und darüber |
| Wasserdichtigkeit | Klasse E1200 (EN 12208) |
| Schallschutz | ab 34 dB (EN/ISO 717-1/A1) |
AbmessungenDie Maße der WALK-ON Gläser richten sich nach den Maßen der Brandschutzverglasung F30 bzw. F90.
Rahmen & Garantie
Ausstattung nach Ihren Anforderungen
Verglasung & Rahmen
Rahmenprofile
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Referenzen

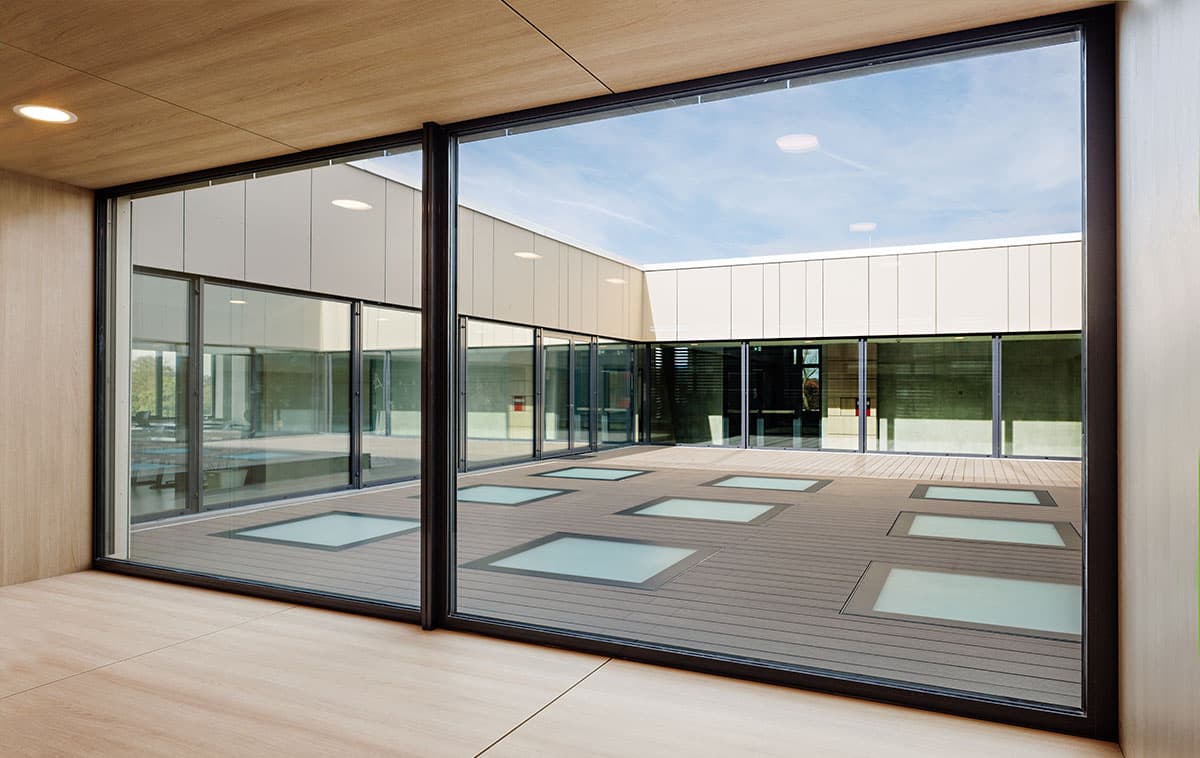

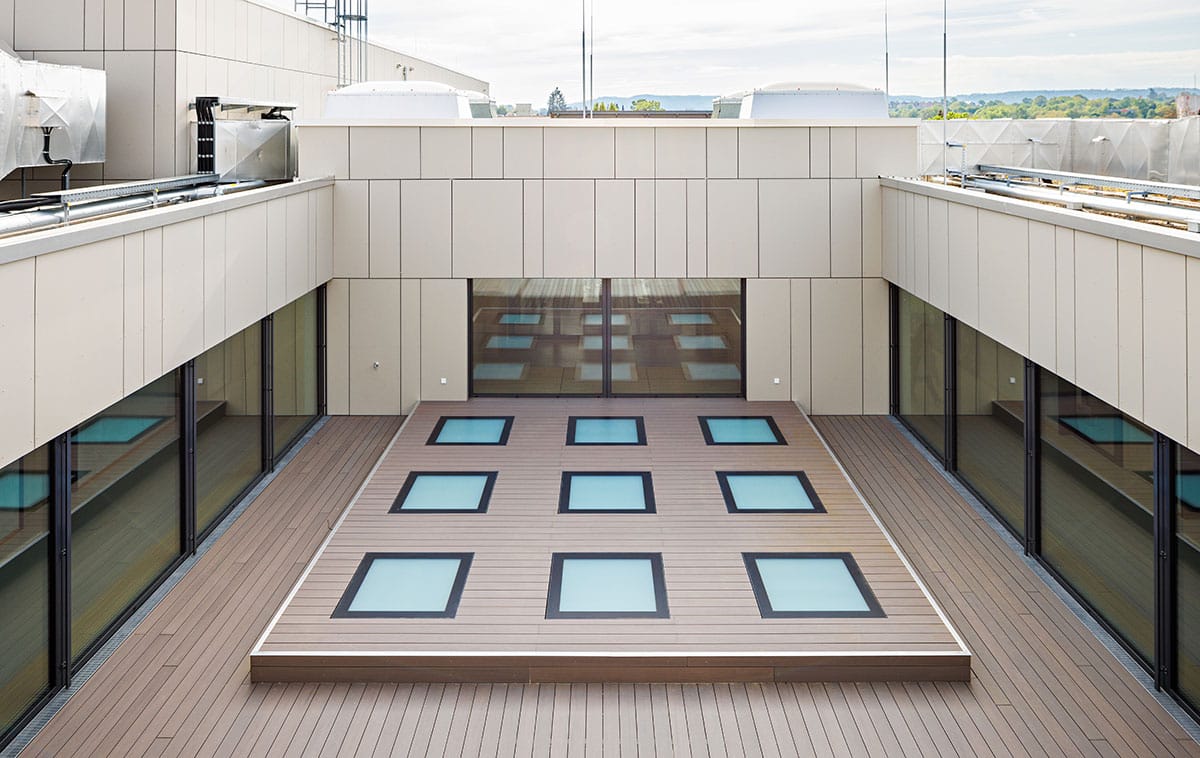

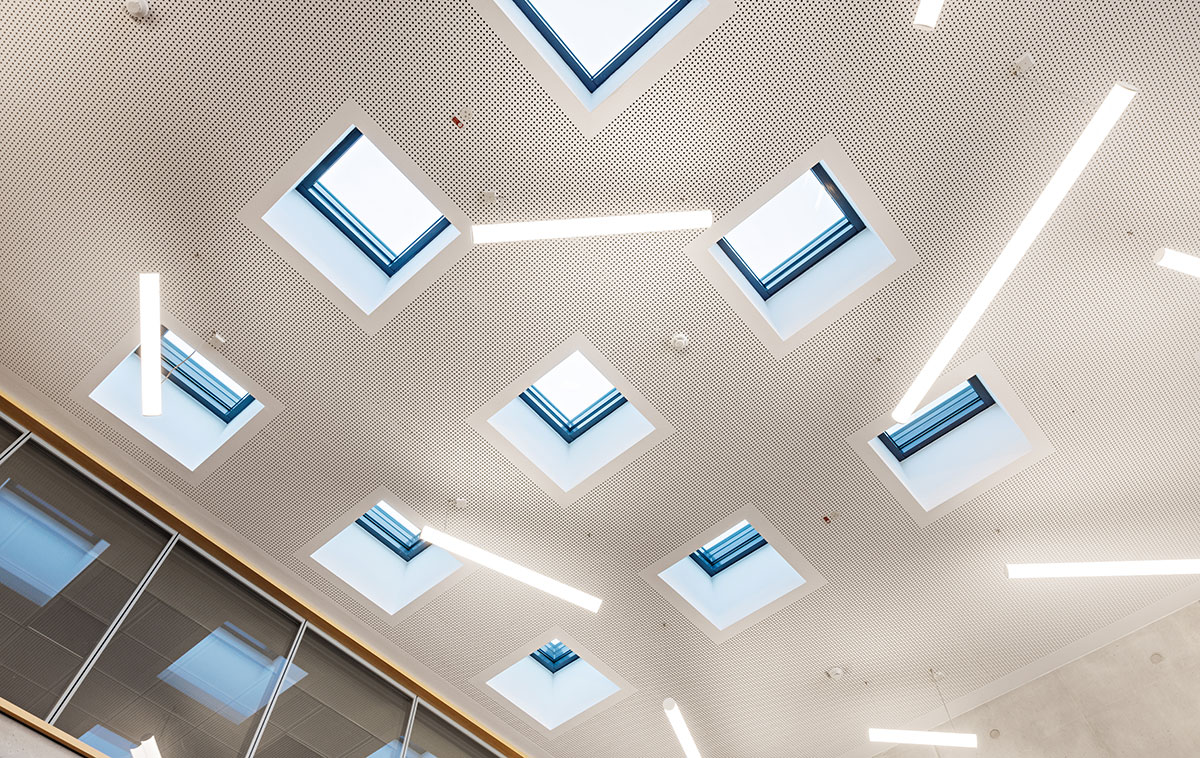

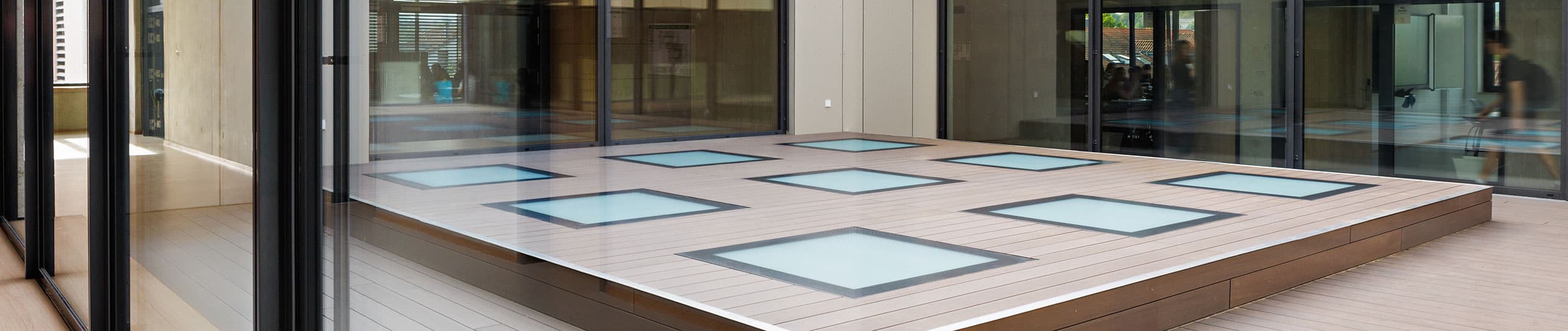

Im Einsatz an Schulen und Kitas
