GLASOLUX SkyVision · Flachdachfenster
SkyVision COMFORT

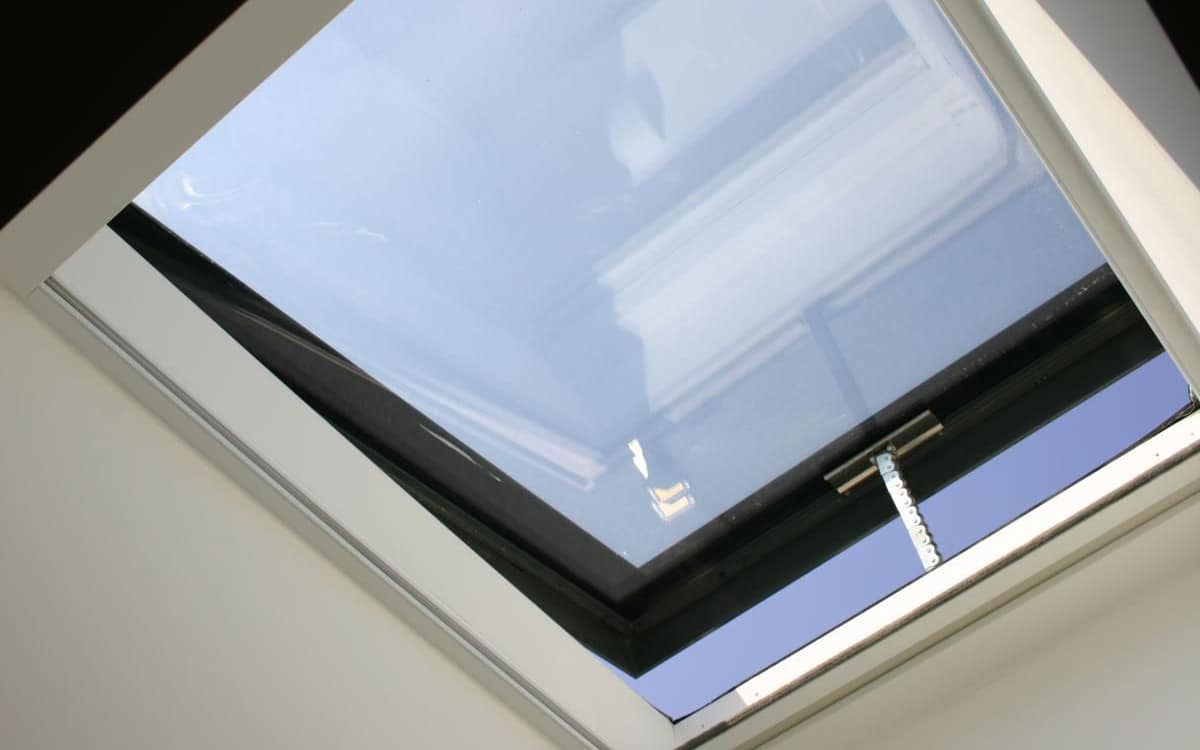

Flachdachfenster zum Öffnen: Licht und Luft in einem
Öffenbares Oberlicht mit integriertem Kettenantrieb für Tageslicht und natürliche Lüftung. Mit optionaler Wetterstation schließt es automatisch bei Regen und Wind.
300 mm
Kettenhub, 24 V Antrieb
0,65
Uw-Wert W/m²K (3-fach)
0–15°
Dachneigung, optimal 4°
5 Jahre
Produktgarantie, 2 J. auf Antrieb
Vorteile
Licht und Luft für ein gutes Raumklima
Das SkyVision COMFORT bringt Tageslicht und frische Luft ins Gebäude. Die integrierte Steuerung macht die Bedienung einfach, mit optionaler Wetterstation reagiert das Fenster automatisch auf Wetteränderungen.
Öffnungssystem und Montage

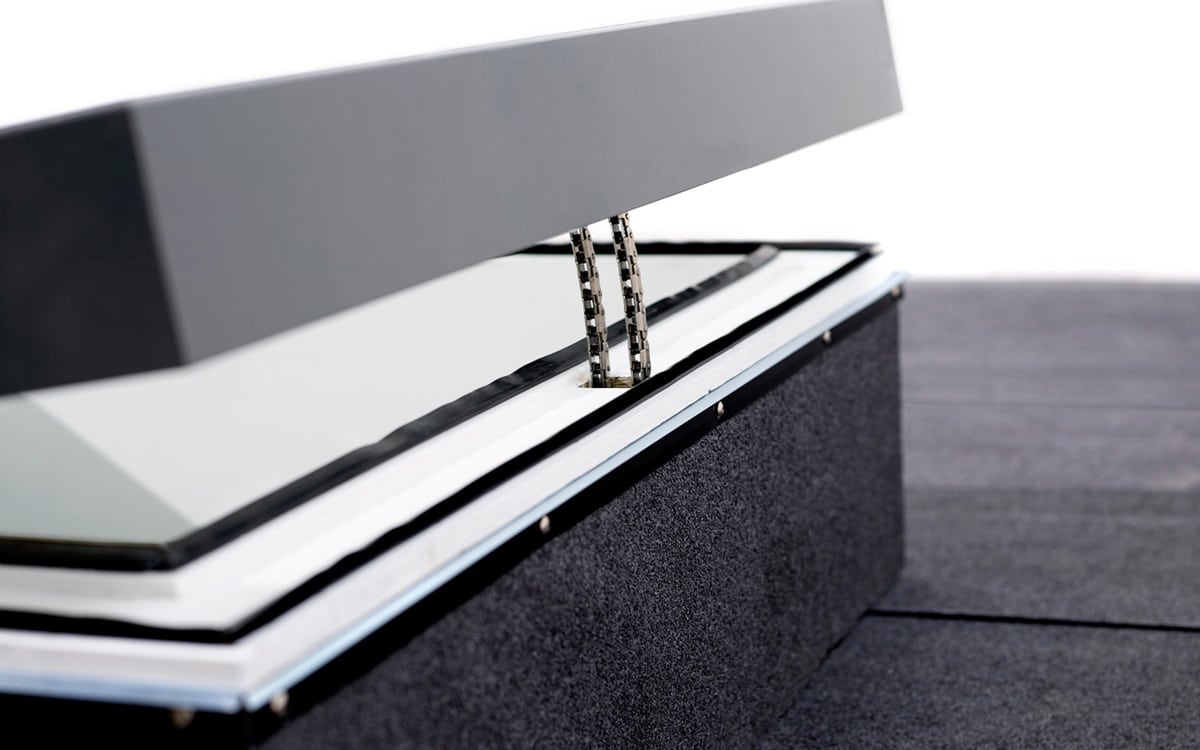

Kettenantrieb, im Rahmen integriert
Das COMFORT öffnet über einen im Rahmen verbauten Kettenantrieb mit 300 mm Kettenlänge. Es eignet sich für Dachneigungen von 0 bis 15°, optimal sind 4°.
Geliefert wird anschlussfertig mit vorgefertigtem Glasaufsatz und integriertem Aufsatzkranz. Geschlossen ist es optisch nicht vom FIXED zu unterscheiden.
Aufbau
So ist das SkyVision COMFORT aufgebaut
-
AufsatzkranzStabile, hoch gedämmte Unterkonstruktion
-
AluminiumrahmenVerschweißte Ecken, pulverbeschichtet, Standard RAL 7043
-
RandsiebdruckUmlaufende, 130 mm breite schwarze Siebdruckkante als UV-Schutz
-
IsolierglaseinheitAls Doppel- oder Dreifach-Verglasung
-
Antrieb24 V, 300 mm Kettenhub, anderer Hub auf Anfrage
-
DämmungMineralwolle, Blauer Engel zertifiziert
-
DichtungenUmlaufend, wasser- und winddicht
Technische Daten
Werte und Maße im Überblick
Leistungswerte
| Ug-Wert | 1,10 W/m²K |
|---|---|
| Uw-Wert | 0,97 W/m²K |
| Antrieb | 24 V / 300 mm Kettenhub |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | Klasse E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |
Maße
| Lange Seite | 600 – 3000 mm |
|---|---|
| Kurze Seite | 600 – 1600 mm |
| Fläche | 4 m² |
| Höhe Aufsatzkranz | 210 – 750 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Leistungswerte
| Ug-Wert | 0,70 W/m²K |
|---|---|
| Uw-Wert | bis 0,65 W/m²K |
| Antrieb | 24 V / 300 mm Kettenhub |
| Luftdichtigkeit | Klasse 4, E600 Pa |
| Wasserdichtigkeit | Klasse E1200 (EN 12208) |
| Schalldämmung | ab 34 dB |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
Maße
| Lange Seite | 600 – 3000 mm |
|---|---|
| Kurze Seite | 600 – 1600 mm |
| Fläche | max. 3 m² |
| Höhe Aufsatzkranz | 240 – 750 mm |
Keine absoluten Maximalwerte. Die Statik bestimmt die Glasfläche.
Keine absoluten Maximalwerte: Die Statik bestimmt die Glasfläche. Geeignet für Dachneigungen von 0 bis 15°, optimal sind 4°.
Verglasung und Zubehör
Ausstattung nach Ihren Anforderungen
Verglasung
Optionales Zubehör
CE5 Jahre GarantieCE-Zeichen nach DS/EN 14351-1, vergeben von Teknologisk Institut und Delta. Prüfungen nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1/-2, EN 673, DS 418, EN 12207 und EN 1026.
Downloads
Zeichnungen und Anleitungen
Technische Zeichnungen
2-fach verglast
Seitliche AnsichtPDFSeitliche AnsichtDWGMotorseitePDFScharnierseitePDF
Technische Zeichnungen
3-fach verglast
Seitliche AnsichtPDFSeitliche AnsichtDWGMotorseitePDFScharnierseitePDF
